Sök
+86-138-1482-9868 +86-512-65283666

Nyheter

Hem / Nyheter / industri nyheter / EBSD-provförberedelse för högentropi-legeringar (HEAS)

Hem / Nyheter / industri nyheter / EBSD-provförberedelse för högentropi-legeringar (HEAS)

EBSD-provförberedelse för högentropi-legeringar (HEAS)

Högproduktionslegeringar (HEAS) omformar materialvetenskapens framtid. Med exceptionell styrka, högtemperaturresistens och enastående korrosionsprestanda gör Heas vågor i flyg- (motorblad), kärnkraft (reaktormaterial), försvar (missilhöljen), biomedicinska (ortopediska implantat) och förnybar energi sektorer.
Strukturellt komplexa och kemiskt mångfaldiga - typiskt sammansatta av fem eller fler huvudelement - är det ofta en solid lösning, amorfa och nanoprecipitatfaser som existerar. Dessa unika egenskaper gör EBSD -provberedning särskilt utmanande.

För att säkerställa EBSD-resultat av hög kvalitet rekommenderar vi en mekanisk vibrationspoleringsmetod istället för elektrolytisk polering. Här är vår beprövade förberedelsemetod:
Steg 1: Nivå ytan med P400 SIC -slippapper
Steg 2: Fin slipning med POS-pad 9 um PD-WT Polykristallin diamant
Steg 3: Polering med SC-JP-tyg 3μm PD-WT Diamond Suspension
Steg 4: Slutlig polering med Zn-ZP-tyg SO-T401 50NM Kiseldioxidupphängning
Steg 5: Vibrationspolering på Zn-ZP-tyg SO-T401 50NM Kiseldioxid för optimerad ytfinish

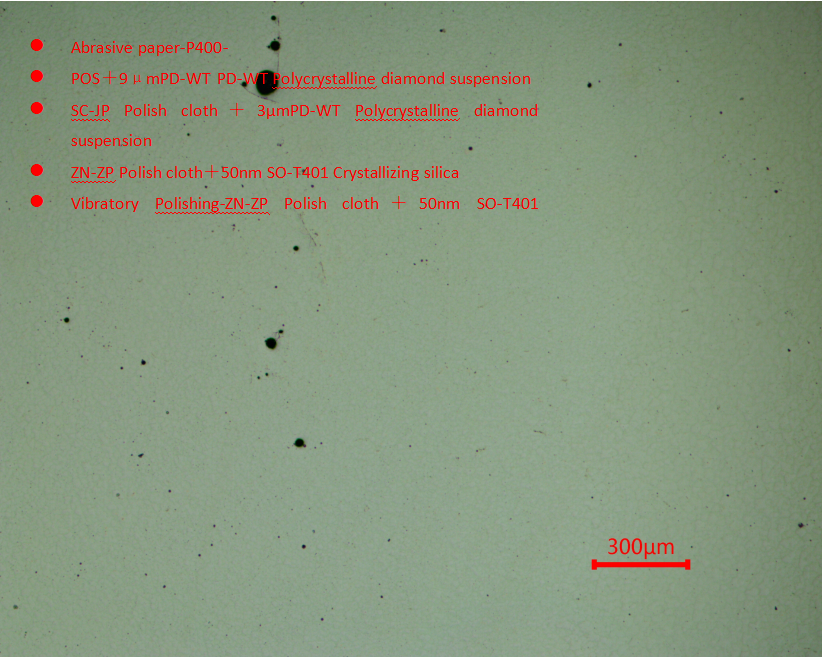

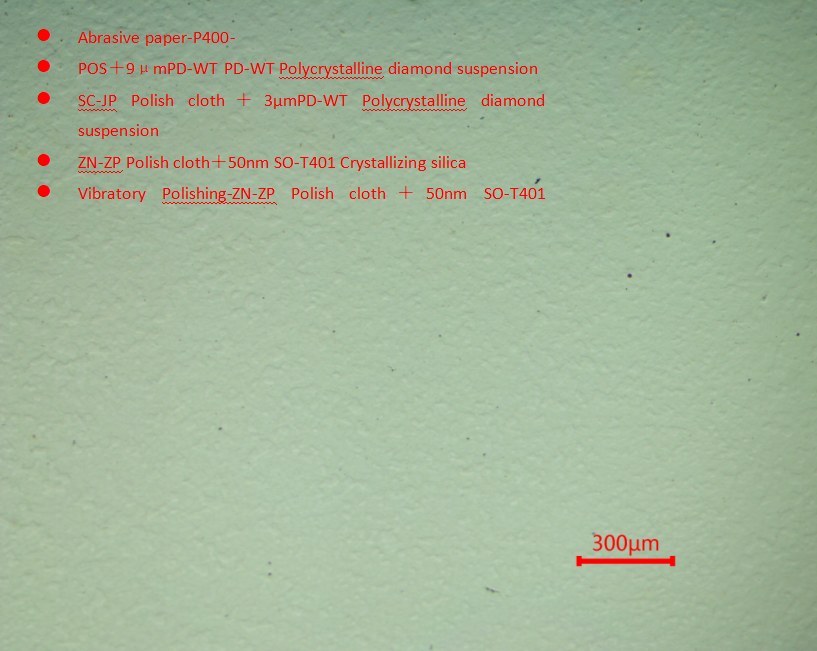

Denna sekvens hjälper till att uppnå stressfria, deformationsfria ytor som är idealiska för högupplösta EBSD-kartläggning.

PREV：Avslöja det metallografiska mysteriet om att kombinera styvhet och flexibilitet: Provberedningsplan för kol-kolkompositmaterial och kopparsvetsprover
NEXT：Hur säkerställer varmmonteringsförbrukningsvaror riktigheten och stabiliteten i metallografisk provberedning?

Rekommenderad
