Hur precisionsskärning bevarar metallurgisk strukturell integritet

Noggrannhet kontra precision: varför skillnaden är viktig vid sektionering

Vid metallurgisk provberedning används ofta noggrannhet och precision som om de betyder samma sak, men de beskriver två olika egenskaper hos ett snitt. Noggrannhet hänvisar till hur nära en sektion matchar det avsedda planet av intresse i förhållande till en referensfunktion, såsom en svetscentrumlinje eller en beläggningsgräns. Precision hänvisar till hur repeterbart det resultatet är över dussintals eller hundratals prover som bearbetas på samma installation. Ett laboratorium kan vara exakt utan att vara exakt, konsekvent skära i fel vinkel varje gång, och det kan vara exakt på ett enda prov samtidigt som det saknar den repeterbarhet som behövs för statistisk processkontroll.

Denna distinktion blir kritisk i det ögonblick ett snitt används för att bedöma materialprestanda. En sektion som driver till och med en bråkdel av en millimeter från det avsedda planet kan felaktigt representera kornstruktur, inneslutningstäthet eller mätningar av höljedjup. Laboratorier som behandlar noggrannhet och precision som ett enda kombinerat mål bygger vanligtvis sitt sektionsarbetsflöde kring fixtur, val av blad och matningskontroll snarare än runt skärrörelsen ensam. Resten av den här artikeln arbetar genom de mekaniska och procedurmässiga valen som håller båda egenskaperna intakta samtidigt som de skyddar mikrostrukturen från artificiell skada som introduceras under skärning.

Det hjälper också att skilja de två egenskaperna åt vid felsökning av en misslyckad batch. Om mätningarna konsekvent är avstängda i samma riktning är problemet vanligtvis noggrannhet, ofta spårad tillbaka till en referenskant som var felaktigt inställd eller en fixtur som aldrig verifierades mot detaljritningen. Om mätningar sprids oförutsägbart från ett prov till nästa, är problemet vanligtvis precision, och det tenderar att peka mot mekanisk löshet, inkonsekvent klämtryck eller att en operatör gör små manuella justeringar mellan skärningarna. Att diagnostisera vilken kategori ett defekt faller i innan du ändrar utrustningsinställningar sparar avsevärd tid, eftersom korrigeringsåtgärderna för var och en är olika.

Varför den strukturella integriteten äventyras under kapning

Varje slipande snitt introducerar viss störning på materialet omedelbart under snittplanet. Frågan är inte om störning uppstår, utan hur långt den sträcker sig och om den når den region en metallurg egentligen avser att undersöka. Tre mekanismer står för de flesta av skadorna vid dåligt kontrollerad snittning: friktionsuppvärmning, mekanisk deformation från skärkraft och vibrationsinducerad mikrosprickning.

Friktionsuppvärmning höjer den lokala temperaturen tillräckligt för att ändra anlöpning, orsaka fasomvandling i värmekänsliga legeringar eller producera en synlig brännlinje vid skärkanten.
Mekanisk deformation smetar ut ytkorn, rundar kanter och kan maskera den verkliga gränsen mellan en beläggning och ett substrat.
Vibrationer från ett obalanserat hjul eller ett löst fastspänt exemplar producerar pladdermärken som senare visar sig som falska drag under mikroskopet.

Eftersom dessa effekter är kumulativa, sammansatta små ineffektiviteter. Ett hjul som är något för aggressivt för en given hårdhet, i kombination med otillräckligt kylvätskeflöde, saktar inte bara ned skärningen; den skriver aktivt om mikrostrukturen som analytikern försöker observera. Att inse detta tidigt i arbetsflödet är det som skiljer ett avsnitt som stödjer en giltig slutsats från ett som tyst introducerar fel i en rapport.

Den praktiska utmaningen är att skärskador inte alltid är synliga utan ytterligare förberedelser. En brännlinje gömd under ytan kan överleva grovslipning och uppträda först efter finpolering, då provet redan har förbrukat betydande beredningstid. Av denna anledning behandlar många laboratorier skärparametrar som en del av kvalitetskontrollen snarare än ett separat uppströmssteg, som granskar hjulslitage, kylvätsketillstånd och matningsinställningar enligt ett fast schema snarare än först efter att en defekt har upptäckts nedströms.

Kärnkomponenter i Reliable metallografisk skärutrustning

Modernt metallografisk skärutrustning är uppbyggd kring fyra delsystem som måste arbeta tillsammans snarare än isolerat: driv- och spindelenheten, kylvätsketillförselsystemet, fixturplattformen och matningskontrollmekanismen. Svaghet i ett delsystem visar sig som skada i den färdiga sektionen, även om de andra tre fungerar bra.

Delsystem	Primär roll	Typiskt felläge om underspecificerat
Spindel och drivning	Bibehåller konstant rotationshastighet under belastning	Hastigheten sjunker under skärningar i hårda material, vilket orsakar ojämn värme
Kylvätska leverans	Tar bort värme och nötande skräp från snittet	Lokal förbränning, bladbelastning, återavsatt skräp
Fixturplattform	Håller provet i ett fast, repeterbart läge	Vinkeldrift, delförskjutning, inkonsekvent snittplan
Foderkontroll	Reglerar hastigheten med vilken bladet matas in i material	Överdriven kraft, kantdeformation, hjulglas

Laboratorier som utvärderar en ny skärstation fokuserar ofta på enbart spindelkraft, vilket är en rimlig utgångspunkt men en ofullständig bild. En högeffektsspindel parad med en svag fixturplattform kommer helt enkelt att överföra mer vibrationer in i provet, inte mindre. De mest hållbara resultaten kommer från att behandla de fyra delsystemen som en matchad uppsättning snarare än att uppgradera ett i taget.

Servicevänlighet är en annan faktor som är lätt att förbise vid första utrustningsval, men som blir betydande under år av daglig användning. Bladskydd, kylvätskefilter och drivremmar slits i olika takt, och utrustning utformad med tillgängliga servicepunkter minskar stilleståndstiden i samband med rutinunderhåll. Laboratorier som kör flera skift upptäcker ofta att lätt underhåll har en större effekt på den totala genomströmningen än stegvisa vinster i maximal skärhastighet, helt enkelt för att oplanerad stilleståndstid påverkar varje prov i kön snarare än bara det som skärs.

Precision metallographic cutting machine in a laboratory setting

Hur precisionsmetallografiska skärmaskiner Kontrollera värme och deformation

Den definierande egenskapen hos precisionsmetallografiska skärmaskiner är inte obearbetad skärhastighet utan förmågan att hålla hastighet, matningshastighet och kylvätsketillförsel inom ett smalt, repeterbart band oavsett materialhårdhet. Detta har betydelse eftersom värmegenerering under abrasiv skärning skalar med växelverkan mellan hjulhastighet, nedåtgående kraft och kontakttid, och varje enskild variabel som driver utanför intervallet förskjuter balansen mot mer värme och mer deformation.

Tre designfunktioner tenderar att skilja maskiner som håller denna balans från de som inte gör det:

Hastighetsreglering med sluten slinga som kompenserar för belastningsförändringar när bladet möter hårdare eller mjukare områden i ett komposit- eller skiktprov.
Programmerbara matningsprofiler som bromsar inflygningen automatiskt nära utgångssidan av ett snitt, där brytskador är vanligast.
Översvämning eller genomgående kylmedelstillförsel som håller skärzonen under den temperatur vid vilken mikrostrukturella förändringar börjar.

För laboratorier som arbetar med en blandning av mjuka icke-järnlegeringar och härdade verktygsstål under samma vecka, är denna konsistens viktigare än högsta hastighet. En maskin som skär snabbt men bara presterar bra inom ett smalt hårdhetsfönster tvingar operatörerna att kompensera manuellt, vilket återinför variationen som utrustningen var tänkt att ta bort.

Kylmedelskemi förtjänar uppmärksamhet vid sidan av de mekaniska egenskaperna hos själva maskinen. En kylvätska som smörjer bra men som långsamt rinner av från skäret kan fånga upp värme snarare än att ta bort den, medan en som flyter fritt men saknar tillräckliga smörjegenskaper ökar friktionen vid hjulytan. Att matcha kylvätskekoncentrationen och leveranstrycket till den hjultyp som används, och att kontrollera den matchningen närhelst hjulet byts, stänger ett gap som ofta lämnas till informell vana snarare än en dokumenterad inställning.

Väljer metallografisk skärmaskin tillbehör för konsekvent fixering

Även en väl specificerad maskin underpresterar om stödet metallografisk skärmaskin tillbehör är felmatchade med provgeometrin. Fixturen står för en stor andel av defekter som kan förhindras, eftersom alla delars rörelser under snittet leder direkt till ett felaktigt eller icke-repeterbart plan.

Skruvliknande klämmor med bred käftyta fördelar klämkraften över en större kontaktyta, vilket minskar risken för lokal klämning på mjukare legeringar samtidigt som de håller oregelbundna eller vinklade delar säkert. Vinkelfixturer och V-blockhållare utökar denna kontroll till cylindriska eller konstigt formade exemplar som annars skulle kräva improviserad fastspänning. Tillbehör för val av hjul, inklusive en rad alternativ för bindningshårdhet och slipkorn, gör att en enda maskin kan matchas till ett mycket bredare område av materialhårdhet utan att basutrustningen behöver ändras.

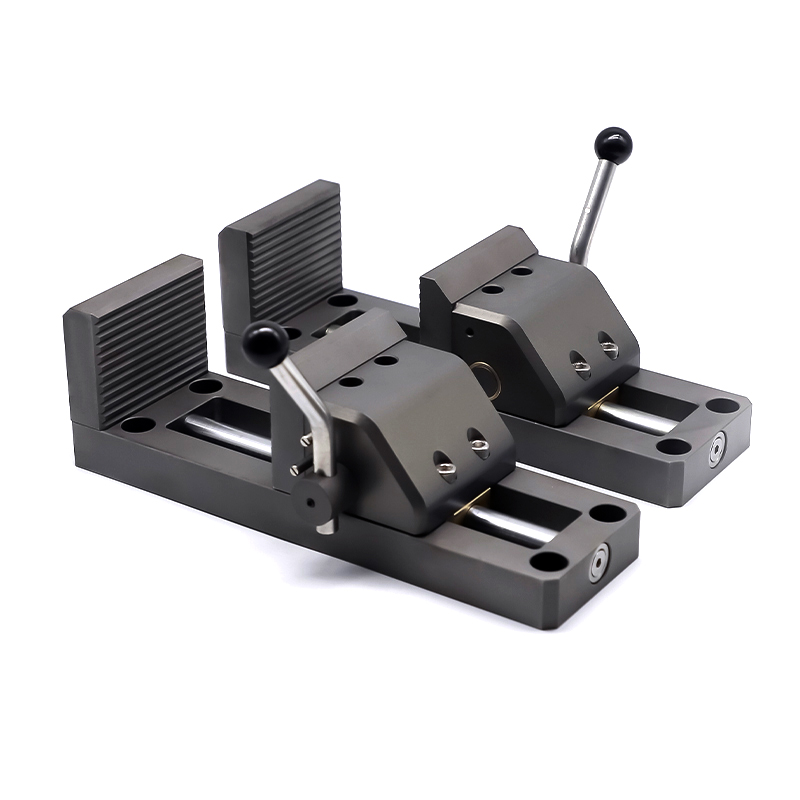

Large vise-style fixture accessory for metallographic sectioning

En praktisk regel som många laboratorier följer är att behandla fixturen som ett beslut per prov snarare än en engångsinstallation. Att granska fixturpassningen före varje ny detaljgeometri tar några extra minuter men minskar konsekvent frekvensen av återskärningar som orsakas av förskjutning under fastspänning.

Jämföra slipskivor över nyckelprestandadimensioner

Val av slipskivor är ett av få beslut i sektioneringsarbetsflödet som påverkar värmegenerering, kantkvalitet och kostnad samtidigt. Diagrammet nedan jämför fyra vanliga hjulkategorier över fem prestandadimensioner på en relativ skala, baserat på typisk laboratorieerfarenhet snarare än en enskild leverantörsspecifikation.

Diamant-bondhjul har generellt en fördel i slitstyrka och kantkvalitet, vilket passar härdade legeringar och keramik där upprepad omarbetning annars skulle sakta ner genomströmningen. Aluminiumoxidhjul är fortfarande ett praktiskt val för mjukare stål och rutinmässig produktionssektionering, där kostnadseffektivitet är viktigare än maximal eggskärpa. Kiselkarbid- och CBN-hjul upptar mellanpositioner, var och en gynnar specifika materialfamiljer framför allmänt bruk.

Hjulbindningshårdhet interagerar med samma avvägningar som visas i diagrammet ovan. En hårdare bindning håller slipkornen längre, vilket förlänger skivans livslängd men kan leda till glasering om materialet som skärs är för mjukt för den bindningsgraden, eftersom matta korn stannar på plats istället för att släppa för att exponera nya skäreggar. En mjukare bindning frigör korn lättare och håller skärytan skarp på mjukare material till priset av snabbare hjulförbrukning. Laboratorier som håller ett litet lager av bindningskvaliteter till hands, snarare än att standardisera på ett enda hjul för varje jobb, ser i allmänhet färre värmerelaterade defekter över en arbetsbelastning med blandade material.

Skärhastighet kontra värmepåverkad zon: Förstå avvägningen

Ökad skärhastighet förkortar bearbetningstiden, men det tenderar också att öka djupet på den värmepåverkade zonen om kylvätskeflöde och matningshastighet inte justeras för att kompensera. Förhållandet är inte linjärt över hela hastighetsområdet; de flesta laboratorier observerar ett relativt platt svar vid lägre hastigheter följt av en kraftigare ökning av värmepåverkat djup när en materialspecifik tröskel passeras.

Det praktiska är att den högsta tillgängliga hastigheten sällan är rätt inställning för känsliga legeringar. Laboratorier som kartlägger denna kurva för sina vanligaste material kan identifiera en arbetshastighet strax under vändpunkten, vilket fångar de flesta tidsbesparingar utan att trycka in den värmepåverkade zonen i området som undersöks.

Matningshastighet och deformation över materialhårdhetskategorier

Matningshastigheten samverkar med materialhårdheten på ett sätt som är lätt att underskatta. Samma matningsinställning som ger ett rent snitt på ett mjukt stålprov kan generera synlig ytdeformation på en mjukare, mer seg legering, helt enkelt för att materialet ger efter istället för att skära sig rent under samma kraft.

Mjukare, mer sega material kräver i allmänhet en långsammare matning och en lättare klämkraft för att undvika smetning, medan hårdare legeringar tolererar en snabbare matning men kräver mer uppmärksamhet för värmeuppbyggnad. Att justera matningen efter hårdhetskategori istället för att tillämpa en enda standardinställning för alla prover är en av de mest kostnadseffektiva förändringarna ett laboratorium kan göra.

Vanliga sektionsdefekter i korthet

Defekt	Trolig orsak	Typisk fix
Bränn linjer vid den skurna kanten	För hög hastighet eller otillräcklig kylvätska	Minska hastigheten, kontrollera kylvätskeflödet
Vinkeldrift över sektionen	Lös eller felmatchad fixtur	Byt till en bredare käke eller vinkelspecifik fixtur
Utsmetade eller rundade kanter	Överdriven matningskraft på segt material	Låger feed rate, reduce clamping pressure
Pratmärken	Obalanserat hjul eller vibration	Sätt tillbaka eller byt ut hjulet, kontrollera spindellagren

Ett repeterbart arbetsflöde från urval av prov till färdig sektion

Konsekvens mellan operatörer och skift kommer från att följa samma sekvens varje gång, snarare än att förlita sig på individuell bedömning vid varje steg. Flödet nedan beskriver en sekvens som laboratorier vanligtvis använder för att hålla sektioneringsresultaten jämförbara över en hel produktionskörning.

Loggning av resultatet av varje snitt, inklusive hjulets kondition och eventuella avvikelser från målplanet, stänger slingan och ger laboratoriet ett dataspår för att identifiera långsam drift i resultaten innan det blir en avvisad batch.

Den här typen av journalföring tenderar att kännas som extra omkostnader när en körning går bra, men dess verkliga värde visar sig månader senare när en kund eller en internrevision frågar varför en specifik sats av avsnitt skiljer sig från en tidigare. Att ha en daterad logg över hjulbyten, kylvätskepåfyllning och matningsjusteringar förvandlar den undersökningen till en snabbsökning snarare än en gissningsövning, och det avslöjar ofta den långsamma, gradvisa driften som inget enskilt snitt skulle ha flaggat för sig självt.

En kort checklista före varje snittkörning

Snabba produktionsscheman gör det frestande att hoppa över verifieringsstegen, men en kort kontroll före körning fångar konsekvent de flesta defekter som kan förebyggas innan materialet går till spillo.

Bekräfta hjultyp och korn som matchar materialhårdheten för den aktuella satsen.
Kontrollera kylvätskeflödet och koncentrationen innan du startar det första snittet av växlingen.
Verifiera fixturpassningen på den faktiska delen istället för att anta att den matchar föregående batch.
Ställ in matningshastigheten enligt materialkategorin, inte ett enda standardvärde.
Inspektera den första delen med låg förstoring innan du fortsätter med hela körningen.

Vanliga frågor

F1: Vad är skillnaden mellan noggrannhet och precision vid sektionering?

Noggrannhet beskriver hur nära en skärning matchar det avsedda planet i förhållande till en referensfunktion, medan precision beskriver hur repeterbart det resultatet är över många prover på samma uppsättning.

F2: Varför påverkar skärhastigheten den värmepåverkade zonen?

Högre hastighet ökar graden av friktionskontakt mellan hjulet och materialet, och bortom en materialspecifik tröskel höjer detta den lokala temperaturen tillräckligt för att ändra mikrostrukturen nära skärkanten.

F3: Hur ofta ska fixturen ses över?

Fixturen bör kontrolleras när delens geometri ändras, eftersom en fixtur som fungerade för en form kan tillåta drift eller förskjutning på ett prov av annan storlek eller vinklad.

F4: Orsakar en snabbare matningshastighet alltid mer skada?

Inte alltid. Effekten beror mycket på materialets hårdhet, med mjukare och mer sega legeringar som uppvisar deformation vid matningshastigheter som härdade material tål utan problem.

F5: Vilket är det enklaste sättet att minska pratmärkena?

Att kontrollera hjulbalansen och spindelns kondition före en körning åtgärdar de flesta problem med tjat, eftersom vibrationer vanligtvis är av mekaniskt ursprung snarare än ett problem med kylvätska eller matning.
