Beredning och mikrostrukturanalys av metallografiska prover av zinkslagg i galvaniserande potten- Trojan (Suzhou) material technology Co., Ltd.

Beredning och mikrostrukturanalys av metallografiska prover av zinkslagg i galvaniserande potten

07-04-2025

Galvanisering hänvisar till en ytbehandlingsteknologi som avsätter ett skikt av zink på ytan av metaller, legeringar eller andra material för att uppnå estetiska och anti-rosteffekter.

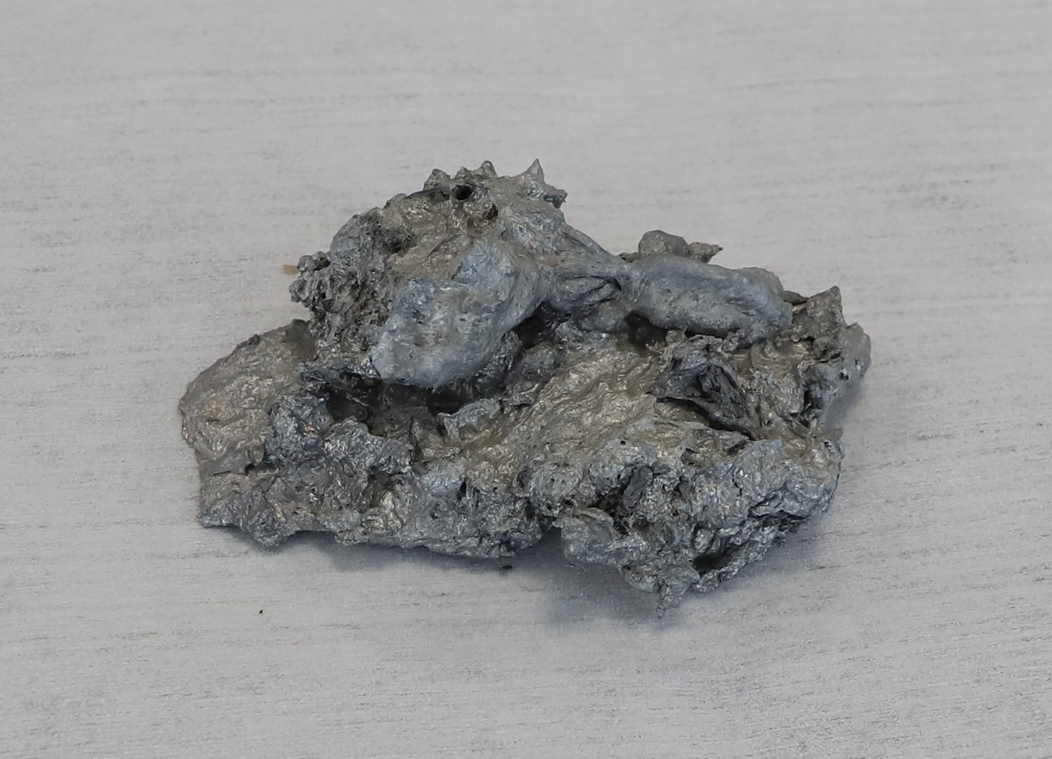

Den huvudsakliga metoden är het galvaniserande. Det galvaniserade skiktet har utmärkt motstånd mot atmosfärisk korrosion och kan enkelt bilda en skyddande film på ytan vid rumstemperatur. Därför är den största tillämpningen av zink i den galvaniserande industrin, som används i stor utsträckning i bilar, konstruktion, fartyg och lätt industri, etc. ultravin zinkpulver kan användas som ett viktigt råmaterial för zinkrika beläggningar och andra antikorrosion av högpresterande. Nu utsätts den återstående zinkslagg (90% Zn, 7% AL, 2% mg, 0,5% Fe) från galvaniserande krukor för metallografisk provberedning:

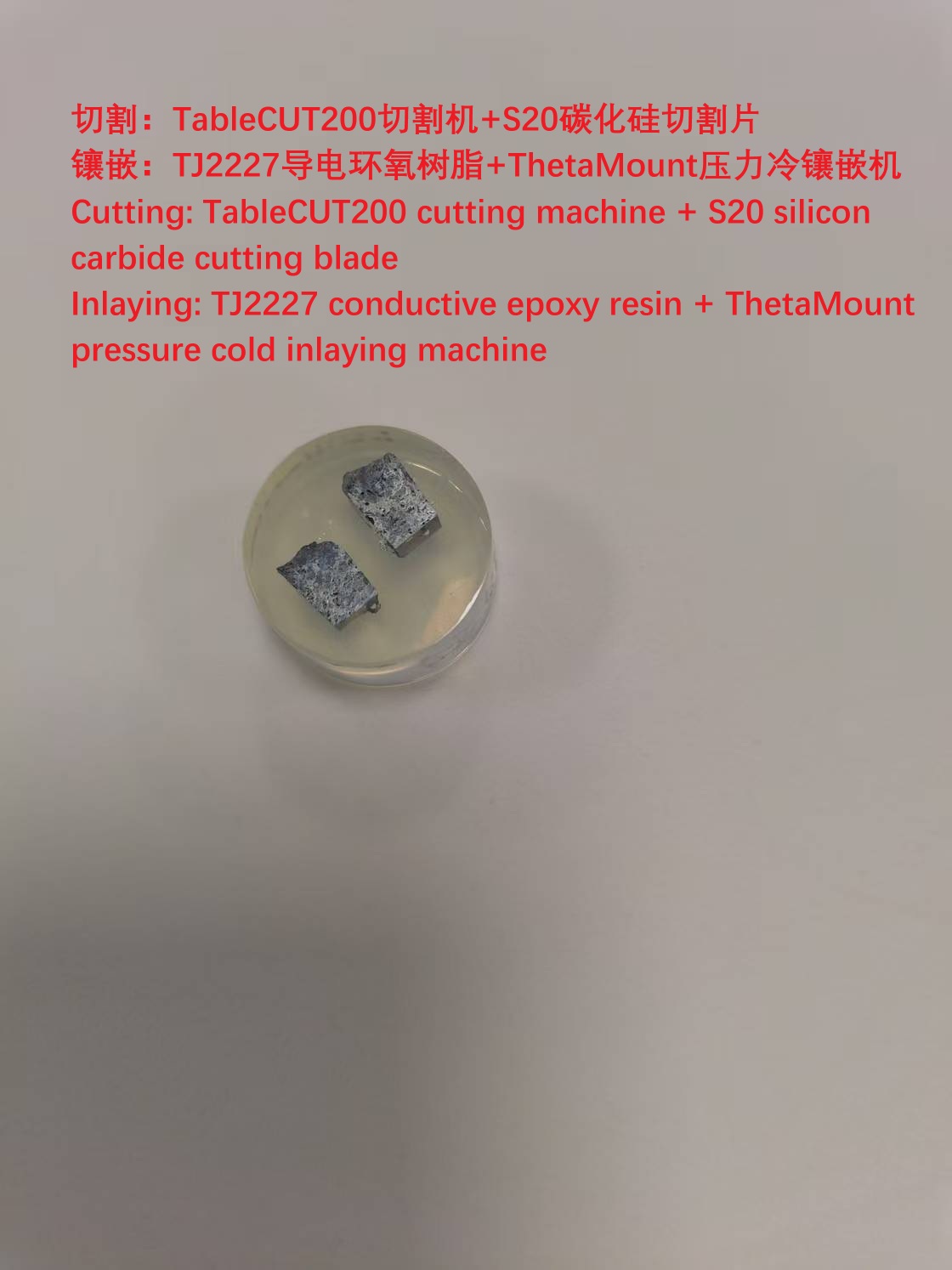

Först skärs den med en tablecut200 skärmaskin och en S20 -kiselkarbidskärningsblad, sedan är den inbäddad med TJ2227 ledande epoxiharts och thetamount -tryck kall inbäddningsmaskin. Sedan bearbetas den i ALPHA610 Automatisk slipning och poleringsmaskin, enligt följande:

1. Planslipning med kiselkarbidsandpapport P800/P1200/P2000

2. Grovpolering med SC-poleringsduk 3-mikron diamantpoleringsvätska

3. Slutlig polering med ET-poleringsduk 1-mikron aluminiumoxidpoleringsvätska

Etsningsmedel är en järnhaltig vattenhaltig lösning av järnklorid (utspädd).

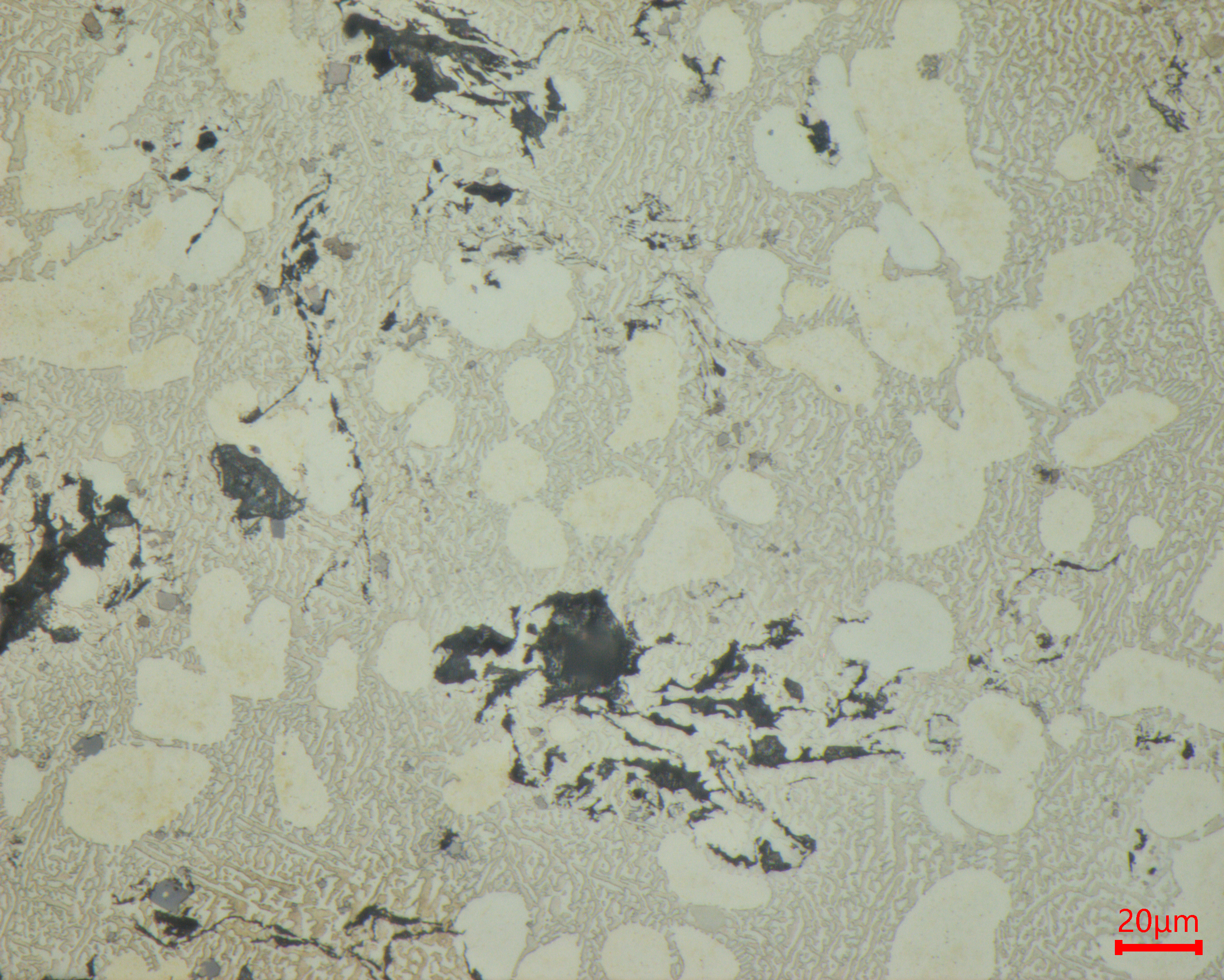

Observation av den metallografiska strukturen utförs med användning av ett MN80 -metallografiskt mikroskop. Den metallografiska strukturen är vit stor eller liten ö-formad dendritisk Zn (Al) fast lösning Eutektisk blandning, grå små block är alfe-föreningar och det finns svarta lösa porer. Detta indikerar att zinkslaggen inte är tätt bunden på grund av ojämn uppvärmning.
