Fysiken bakom varje indragningsläsning
Varje hårdhetsnummer på ett materialcertifikat går tillbaka till en enda mekanisk händelse: en hård intryckare pressas in i en yta under en kontrollerad belastning och materialets motståndskraft mot permanent deformation omvandlas till ett värde. Det värdet betyder bara något om lasten, indentergeometrin, uppehållstiden och mättekniken hålls till en känd standard. Detta är kärndisciplinen bakom metallografisk hårdhetstestning , där målet inte bara är att producera ett nummer utan att producera ett nummer som ett annat labb, ett annat skifte eller ett annat land kan reproducera inom ett snävt toleransband.
På mikrostrukturnivå är hårdhet en proxy för flera underliggande mekaniska egenskaper: sträckgräns, arbetshärdningsbeteende och i vissa fall slitstyrka. Ett martensitiskt stål och en glödgad aluminiumlegering svarar på samma intryckare på helt olika sätt, varför ingen enskild testmetod täcker alla material, tjocklekar och yttillstånd lika bra. Att välja rätt metod och köra den på rätt sätt är det som skiljer ett försvarbart kvalitetsrekord från ett nummer som ser exakt ut men som inte har någon verklig spårbarhet.
Varför ladda applikationssekvenser ändrar resultatet
Ladda applikationen är inte ett enda tryck. I de flesta moderna testare bringas indentern först i kontakt med ytan under en liten preliminär belastning, vilket placerar indentern och tar bort ytojämnheter från mätningen. Huvudbelastningen appliceras sedan med en kontrollerad hastighet, hålls under en specificerad uppehållsperiod och frigörs i en definierad sekvens. Att skynda på den här sekvensen, eller låta vibrationer störa ramen under uppehåll, är en av de vanligaste källorna till spridning i ett hårdhetslabb, ofta större än något fel som införs av själva indentern.
Uppehållstiden spelar roll eftersom material kryper något under ihållande belastning. Ett test som hålls under en för kort period kan vara artificiellt högt, medan överdriven uppehåll på mjuka eller belagda material kan ge en avläsning som inte längre representerar bulkegenskapen som undersöks. Att kontrollera lasthastighet, uppehållstid och lossningshastighet till en dokumenterad tolerans är det som gör att resultaten från olika testare kan jämföras med tillförsikt.

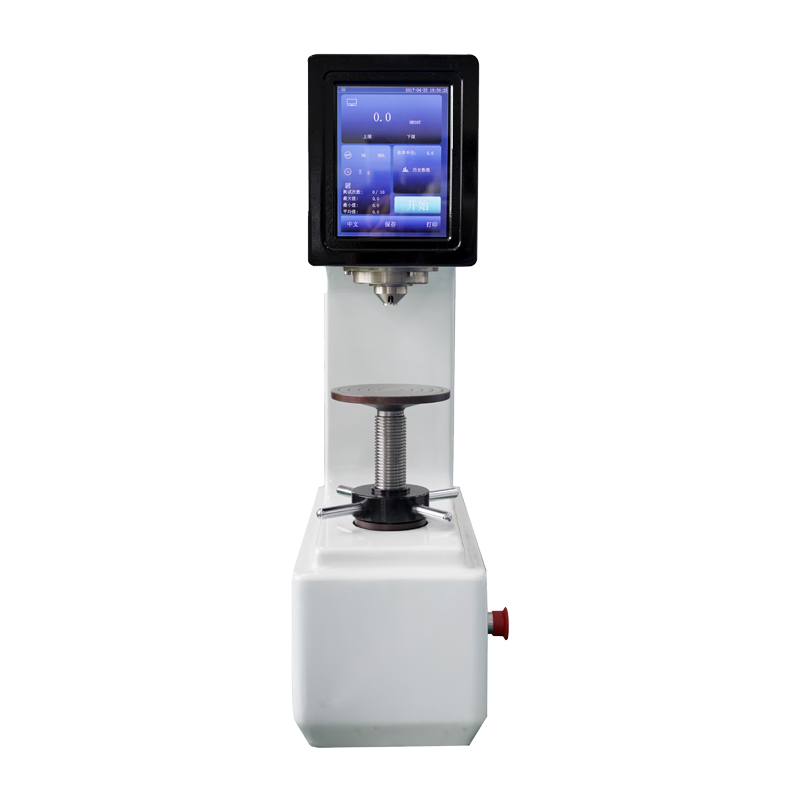

Rockwell hårdhetstestare: hastighet genom direkt djupmätning
Rockwell-metoden hoppar över optisk mätning helt. Istället för att mäta storleken på en fördjupning, rockwell hårdhetstestare applicera en liten preliminär belastning, nollställ djupavläsningen, applicera huvudbelastningen, släpp sedan tillbaka till den preliminära belastningen och läs av skillnaden i intryckningsdjup. Den djupskillnaden omvandlas direkt till ett hårdhetstal på maskinens display, varför Rockwell-testning ofta är den snabbaste av de tre metoderna i en produktionsmiljö.
Val av skala beror på indragstyp och lastkombination. En diamantkon indenter under en 150 kgf stor belastning är typisk för härdade stål, medan en härdade stålkula indenter under en 100 kgf belastning passar mjukare metaller som glödgat stål, mässing eller aluminiumlegeringar. Eftersom resultatet läses upp omedelbart utan att en operatör tolkar en optisk bild, är Rockwell-testning väl lämpad för inkommande materialinspektion, värmebehandlingsverifiering och produktionskontroller i stora volymer där konsekvens mellan operatörer är lika viktig som råprecision.
Avvägningen är känslighet för yttillstånd. Eftersom metoden förlitar sig på djup snarare än yta, kan grova ytor, tunna sektioner eller krökta delar förvränga avläsningen om inte korrekta korrigeringsfaktorer och riktlinjer för minimitjocklek följs.

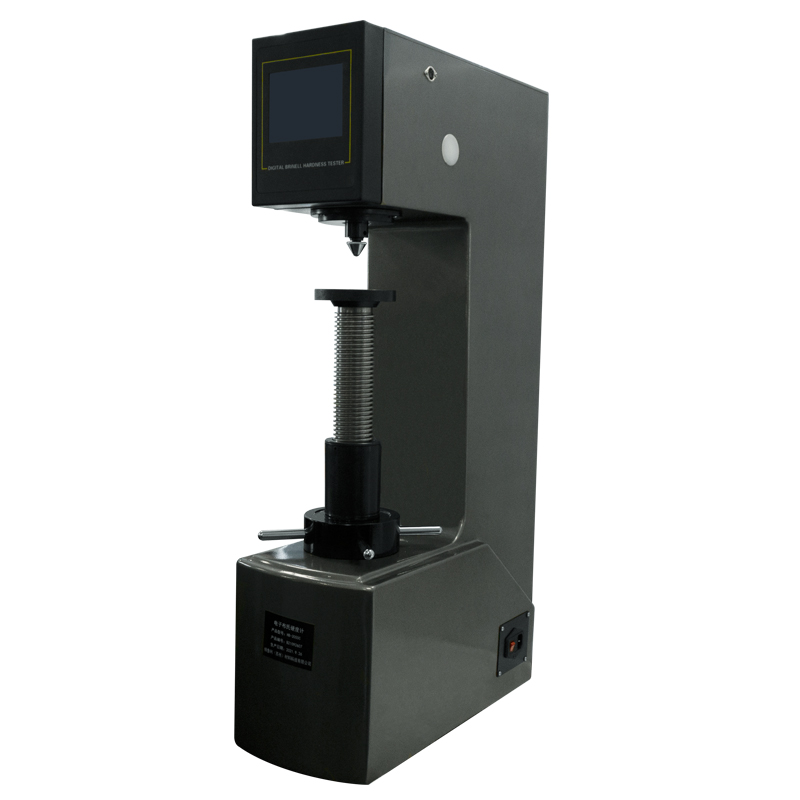

Brinell hårdhetstestare: medelhårdhet över grova mikrostrukturer
Där Rockwell läser djup, brinell hårdhetstestare tryck in en kula av härdat stål eller volframkarbid i ytan under en tung belastning, upprätthållen under en bestämd uppehållsperiod, mät sedan diametern på den resulterande fördjupningen under förstoring. Eftersom fördjupningen är stor i förhållande till kornstorleken, uppnår Brinell-testning ett effektivt medelvärde över grova eller olikformiga mikrostrukturer, vilket gör det till den föredragna metoden för gjutgods, smide och material där lokala korngränser eller inneslutningar kan förvränga en mindre fördjupning.
Belastningar i Brinell-testning sträcker sig vanligtvis från några hundra till tre tusen kgf, applicerade genom en kula som kan vara flera millimeter i diameter. Detta ger en fördjupning som är tillräckligt stor för att se med blotta ögat i många fall, även om noggrann diametermätning fortfarande kräver ett kalibrerat mikroskop eller digitalt mätsystem. Vågen är väl anpassad till tjocka sektioner, råmaterial och värmebehandlade komponenter där ett bulkhårdhetsvärde är mer meningsfullt än en mycket lokaliserad avläsning.
Eftersom fördjupningen är stor är Brinell-testning i allmänhet olämplig för tunna delar, belagda ytor eller färdiga komponenter där ett synligt märke inte är acceptabelt, vilket är där de två andra metoderna tar över.

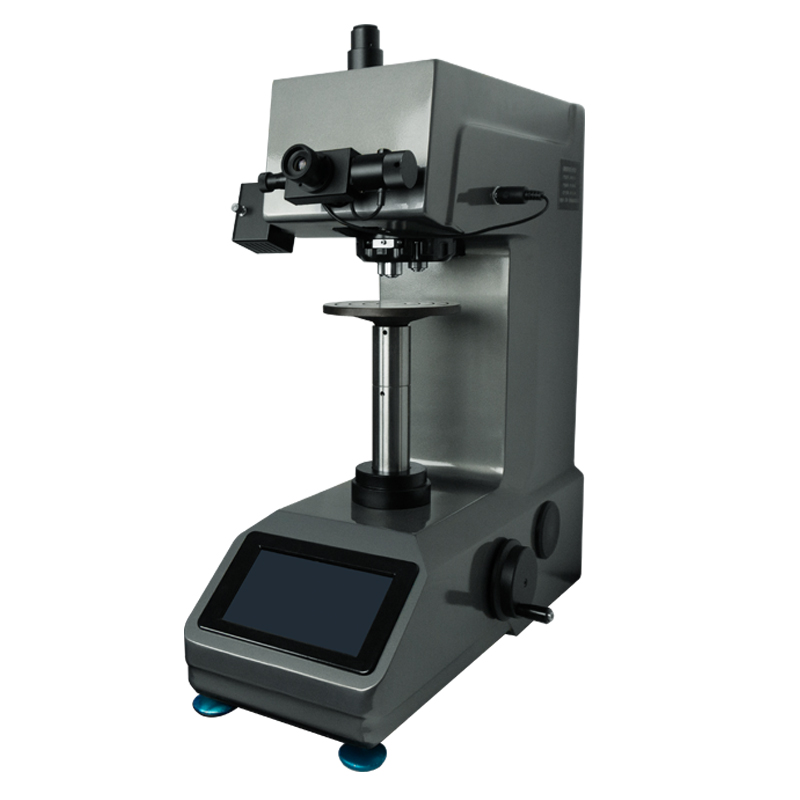

Vickers och Micro-Vickers hårdhetstestare: Precision i mikrostrukturskala
Vickers & micro-vickers hårdhetstestare använd en pyramidformad diamantindragare som ger en liten kvadratisk indragning oavsett belastning, som mäts optiskt av båda diagonalerna under förstoring. Eftersom samma indentergeometri används över hela belastningsområdet, från makro-Vickers-laster ner till mikrobelastningar långt under ett kgf, skalar metoden rent från provning av bulkmaterial ner till individuella korn, svetsvärmepåverkade zoner och beläggningstvärsnitt endast en bråkdel av en millimeter tjock.
Speciellt Micro-Vickers-testning är den valda metoden för härdade lager, nitrerade ytor, pläterade beläggningar och kartläggning av hårdhetsgradienter över ett polerat tvärsnitt. Eftersom fördjupningsstorleken kan hållas extremt liten, kan ett enda prov utföra dussintals individuella avläsningar utan att fördjupningarna överlappar eller stör varandra, vilket gör att en fullständig hårdhetsprofil kan byggas från yta till kärna.
Precisionen kommer till en kostnad av hastighet och provberedning. Nejggrann diagonalmätning kräver en välpolerad, plan yta och en utbildad operatör eller ett kalibrerat bildanalyssystem, eftersom även små fokus- eller ljusfel kan förskjuta den uppmätta diagonalen tillräckligt för att ändra den rapporterade hårdheten.
Jämför de tre metoderna sida vid sida
Ingen enskild skala är universellt korrekt. Tabellen nedan sammanfattar de praktiska skillnaderna som vanligtvis avgör vilken metod som används på en viss del eller material.
| Attribut | Rockwell | Brinell | Vickers / Micro-Vickers |
|---|---|---|---|
| Indragstyp | Diamantkon eller stålkula | Kula av stål eller hårdmetall | Diamant pyramid |
| Mätunderlag | Djupskillnad | Fördjupningsdiameter | Indrag diagonal |
| Typiskt belastningsområde | 60-150 kgf | 500-3000 kgf | 0,1-50 kgf |
| Passar bäst till | Produktionslinjekontroller | Gjutgods och grovkornslager | Beläggningar och tunna sektioner |
| Operatörsberoende | Låg | Måttlig | Högre |
Kalibrerings- och materialtestningsstandarder som håller resultaten tillförlitliga
En hårdhetstestare är bara lika pålitlig som den senaste verifieringen. Certifierade referensblock med ett känt, spårbart hårdhetsvärde används för att kontrollera en testares noggrannhet med jämna mellanrum, och avvikelsen mellan testarens avläsning och blockets certifierade värde loggas över tid. Internationellt erkända materialtestningsstandarder definierar toleransbanden för denna avvikelse, verifieringsfrekvensen och den dokumentation som krävs för att hålla en testare i drift för reglerat eller granskat arbete.
Drift är sällan plötslig. Det tenderar att krypa in gradvis när en indenter slits, en lastcell åldras eller ett optiskt mätsystem faller något ur kalibrering. Att spåra avvikelser över på varandra följande verifieringscykler, snarare än att förlita sig på ett enstaka pass eller misslyckande, ger en mycket tidigare varning om att underhåll behövs.
Att välja rätt hårdhetstestmetod för din applikation
Metodvalet kommer i allmänhet ner på tre frågor: hur grov eller enhetlig mikrostrukturen är, hur tunn eller belagd sektionen som testas är och hur många delar som behöver kontrolleras per skift. En enkel beslutsväg täcker de flesta fall i verkligheten.
Genomströmningen är ofta den avgörande faktorn när precisionskraven är uppfyllda. Rockwell-testning bearbetar vanligtvis det högsta antalet delar per timme eftersom djupavläsningen är automatisk, Vickers och micro-Vickers faller i mitten beroende på hur många fördjupningar som behövs per prov, och Brinell är generellt långsammast på grund av den optiska diametermätningen och större indragningen.
Vanliga frågor
F1: Kan samma del testas med mer än en hårdhetsmetod?
Ja, förutsatt att ytan tillåter separata fördjupningszoner. Många labb använder Rockwell för en snabb produktionskontroll och följer upp med Vickers på ett tvärsnitt när en detaljerad hårdhetsgradient behövs nära en värmebehandlad eller belagd yta.
F2: Varför omvandlas inte hårdhetsvärdena från olika skalor direkt till varandra?
Varje metod mäter olika fysisk respons, djup, diameter eller diagonal längd, under en annan belastning och indentergeometri. Konverteringstabeller finns för vissa materialfamiljer, men de är approximationer snarare än exakta ekvivalenter, och resultat som rapporteras på den ursprungliga skalan är alltid mer tillförlitliga.
F3: Hur ofta ska en hårdhetstestare verifieras mot ett referensblock?
Verifieringsfrekvensen beror på användningsvolym, kriticiteten hos de delar som testas och kraven i den relevanta materialtestningsstandard som labbet arbetar under. Produktionstestare med hög volym kontrolleras vanligtvis oftare än testare som används för tillfälligt laboratoriearbete.
F4: Är micro-Vickers-testning lämplig för färdiga komponenter som används?
Fördjupningen som lämnas av micro-Vickers-testning är extremt liten, vilket gör det till ett vanligt val för kvalitetskontroller på färdiga delar där ytmärkning måste minimeras, även om acceptanskriterier fortfarande bör bekräfta att intrycket inte påverkar delens funktion.
F5: Vad orsakar mest spridning av mätningar vid daglig hårdhetstestning?
Inkonsekvent ytförberedelse och operatörsvariationer i optiska mätningar är de två vanligaste källorna till spridning, följt av felaktig belastningsapplicering och slitage på intryckaren som inte har fångats upp av rutinmässiga kalibreringskontroller.
