Aluminiumlegering Hårt anodiserande skiktmikrostrukturberedningsschema- Trojan (Suzhou) material technology Co., Ltd.

Aluminiumlegering Hårt anodiserande skiktmikrostrukturberedningsschema

06-06-2025

Aluminiumlegering är mycket gynnad på grund av dess lätta vikt och korrosionsbeständighet. Tillämpningen av hård anodiseringsteknologi förbättrar ytterligare hårdhet och slitmotstånd hos aluminiumlegering, och den används allmänt inom avancerade fält som flyg- och biltillverkning. För att exakt bedöma kvaliteten och prestandan för den hårda anodiserande filmen är mikrostrukturberedning emellertid ett oundgängligt nyckelsteg.

Förberedelsesvårigheter: Den hårda anodiserande filmen av aluminiumlegering har olika materiella egenskaper från underlaget. Oxidfilmen är hård och spröd, medan aluminiumlegeringssubstratet är relativt mjukt. Denna "kombination av hårdhet och mjukhet" utgör betydande utmaningar för mikrostrukturberedning. Under beredningsprocessen bör uppmärksamhet ägnas åt sprickbildning, skalning av oxidfilmen eller deformation och suddighet av gränssnittet mellan substratet och oxidfilmen, som kan förhindra exakt observation och analys av mikrostrukturen och påverka bedömningen av produktkvaliteten.

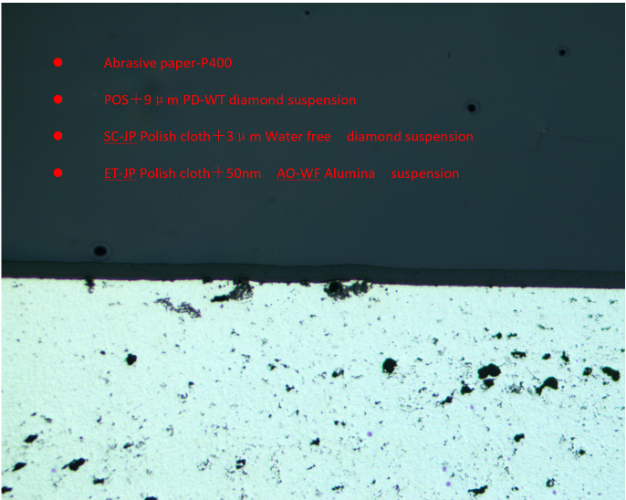

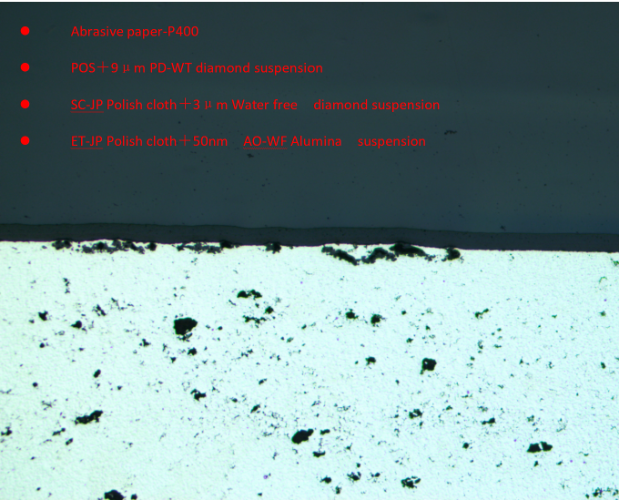

Följande är provberedningsmetodstegen för din referens.

1. Fin slipning med P400 Microstructure Sandpaper tills provet är platt

2. Pos fin slipning med 9μm PD-WT-diamantpoleringsvätska

3. SC 3μM Anhydrous Diamond Polering Liquid Polering

4. ET AO-WF Anhydrfri aluminiumoxidpolering Vätska Polering
