Höghastighetsstålmikrostrukturberedning- Trojan (Suzhou) material technology Co., Ltd.

Höghastighetsstålmikrostrukturberedning

19-06-2025

Höghastighetsstål är en typ av verktygsstål med hög hårdhet, hög slitstyrka och hög värmebeständighet, ofta känd som vitt stål. Dess mest betydande egenskap-röd hårdhet-avser förmågan hos skärkanten att motstå mjukning när verktyget är i ett rött het tillstånd under höghastighetsskärning, upprätthåller en hög hårdhet, med HRC som når över 60. Det är huvudsakligen använd för att tillverka komplexa tunna och stötbeständiga metallskärningsverktyg, liksom till tillverkning av hög temperaturbanden och kallt extriser, etc.

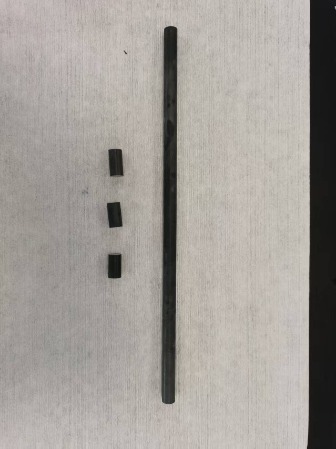

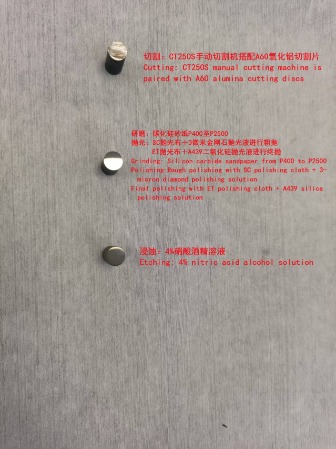

Den befintliga φ10mm cylindriska universella höghastighetsstålen W18CR4V utsätts för mikrostrukturberedning. För det första skärs den i små provsegment med hjälp av en CT250S -manuell skärmaskin i kombination med en A60 aluminiumoxidskärningsblad och sedan direkt förberedd på en Alpha208 dubbelkontroll dubbelskivslipning och poleringsmaskin .

De specifika stegen är följande:

1. Använd kiselkarbidsandpapport P400 för plan slipning och slip sedan i sekvens vid P800, P1200 och P2500.

2. Använd SC-poleringsduk och 3-mikron diamantpoleringsvätska för grov polering.

3. Använd ET -poleringsduk och A439 kiseldioxidpoleringsvätska för slutpolering.

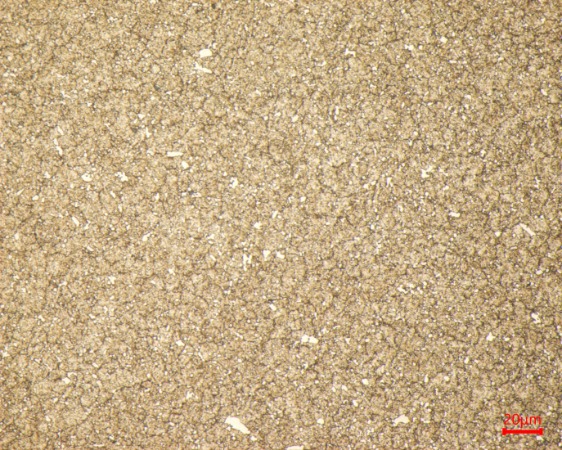

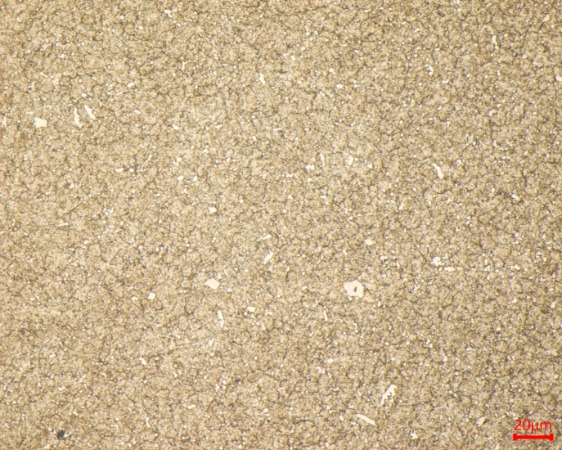

Efter nedsänkning i en 4% salpetersyra alkohollösning observeras den under ett MN80 -metallografiskt mikroskop. Den metallografiska strukturen är härdad martensit, en liten mängd återstående austenit och vit finkorniga sekundära karbider och storkorniga eutektiska karbider.
