CT-250S/CT-250V Cutter
CT-250S/CT-250V är en metallografisk skärmaskin för skrivbord designad och tillverkad enligt princi...

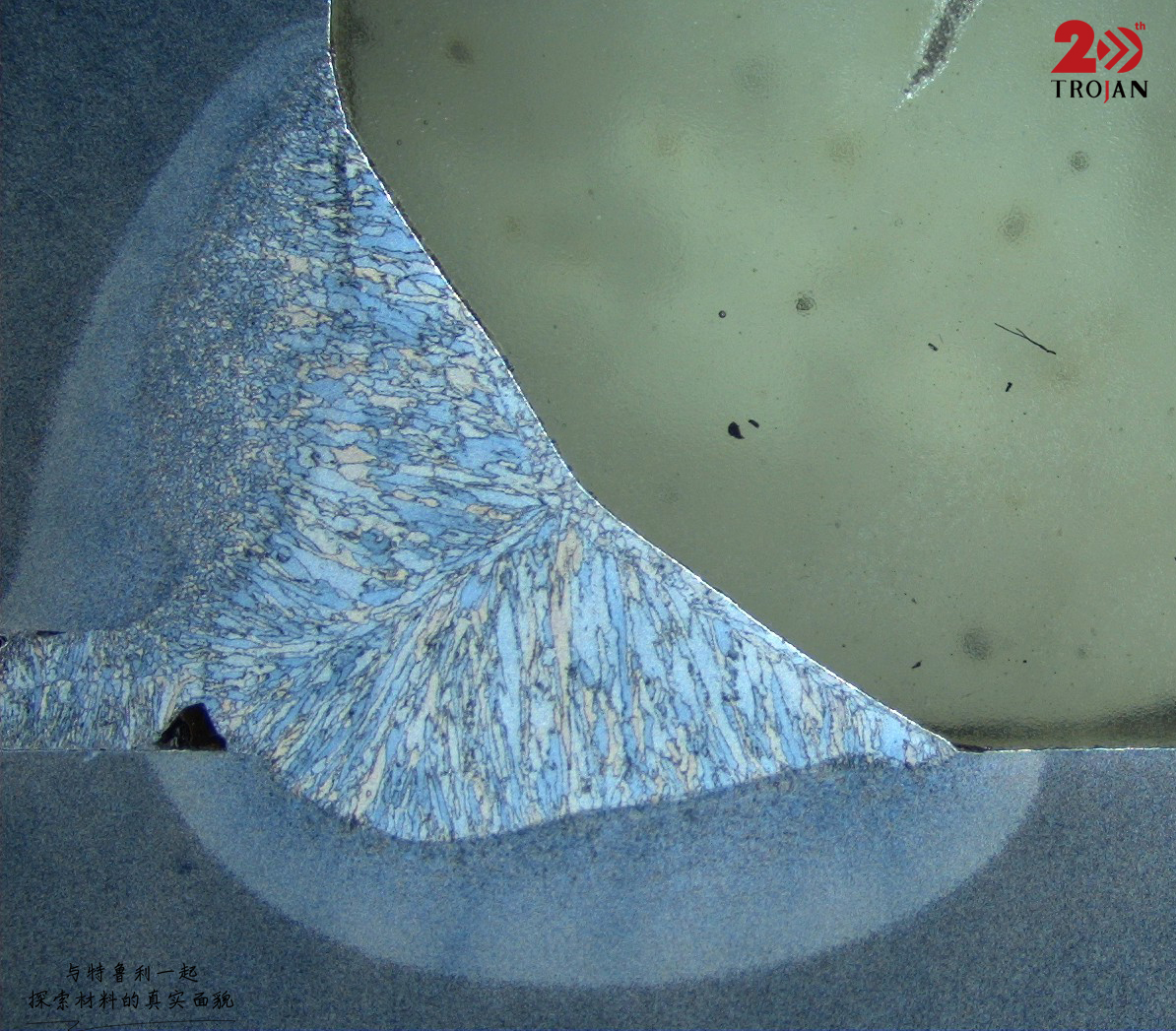

Metallografisk undersökning av svetsfogar i kolstål tillverkade via CO₂-gasmetallbågsvetsning fungerar som kärnmetoden för att bedöma svetskvalitet och processrationalitet.

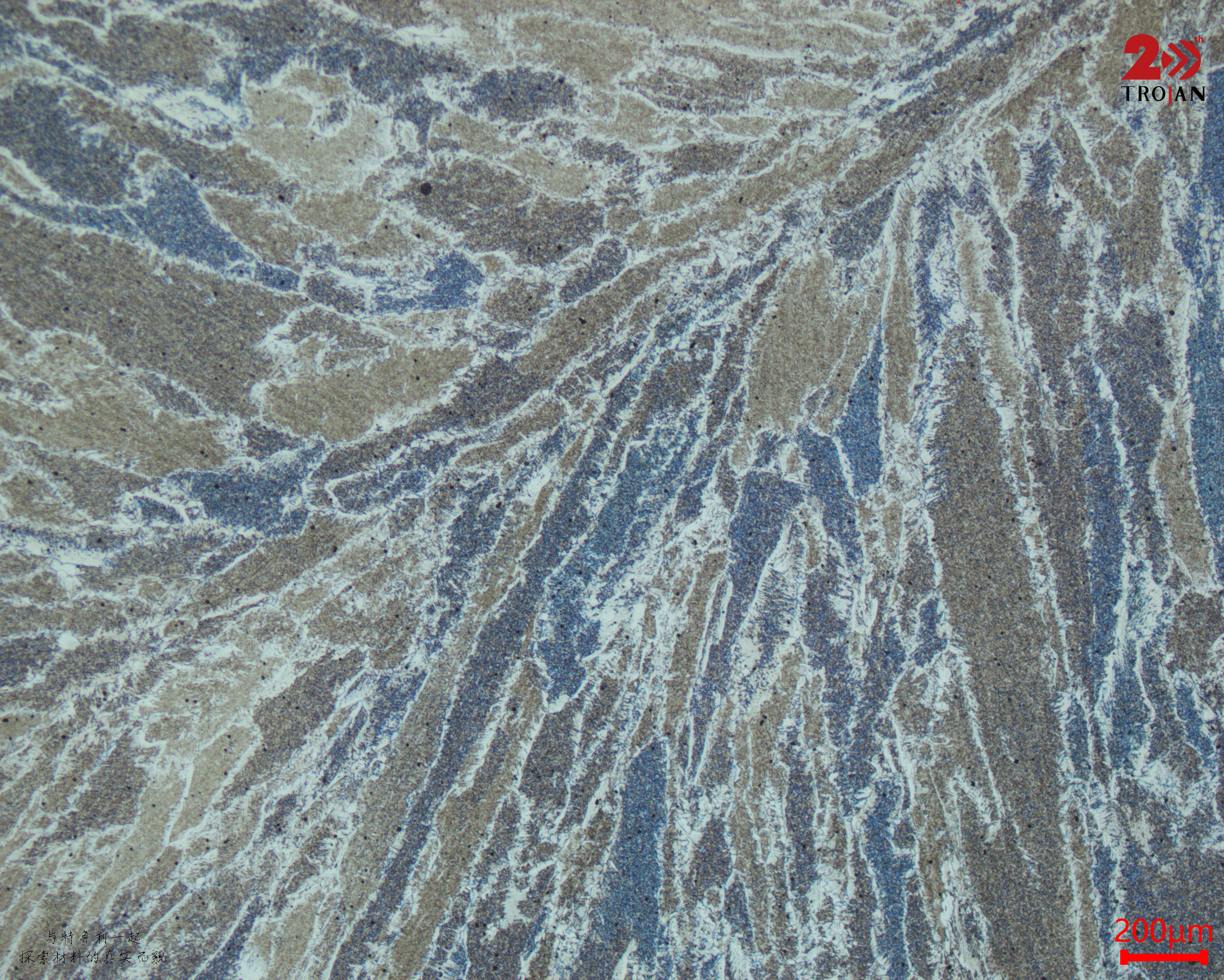

Kolumnformade korn, tillsammans med små mängder proeutektoid ferrit, sidoplattferrit och perlit, finns i allmänhet i svetsmetallzonen.

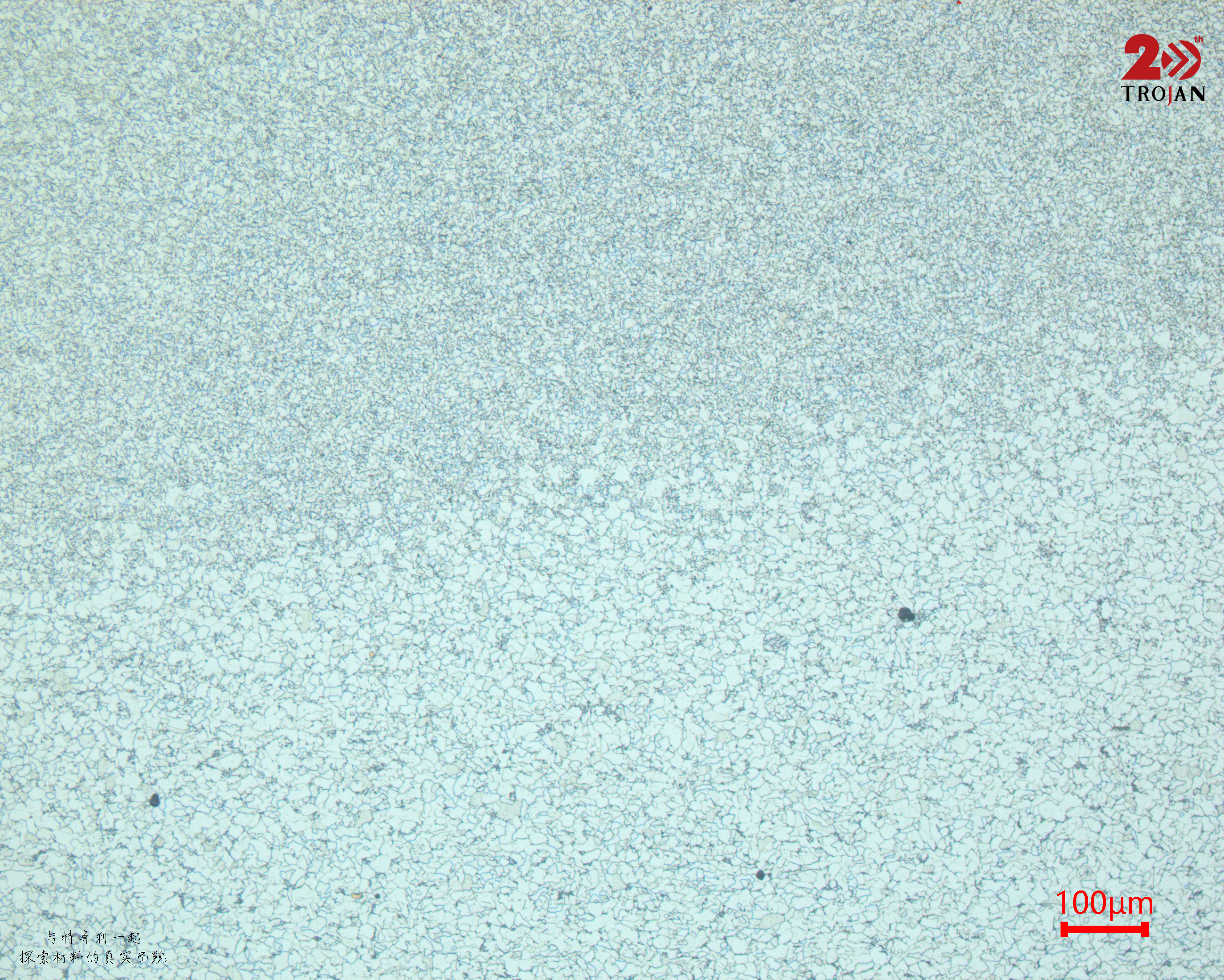

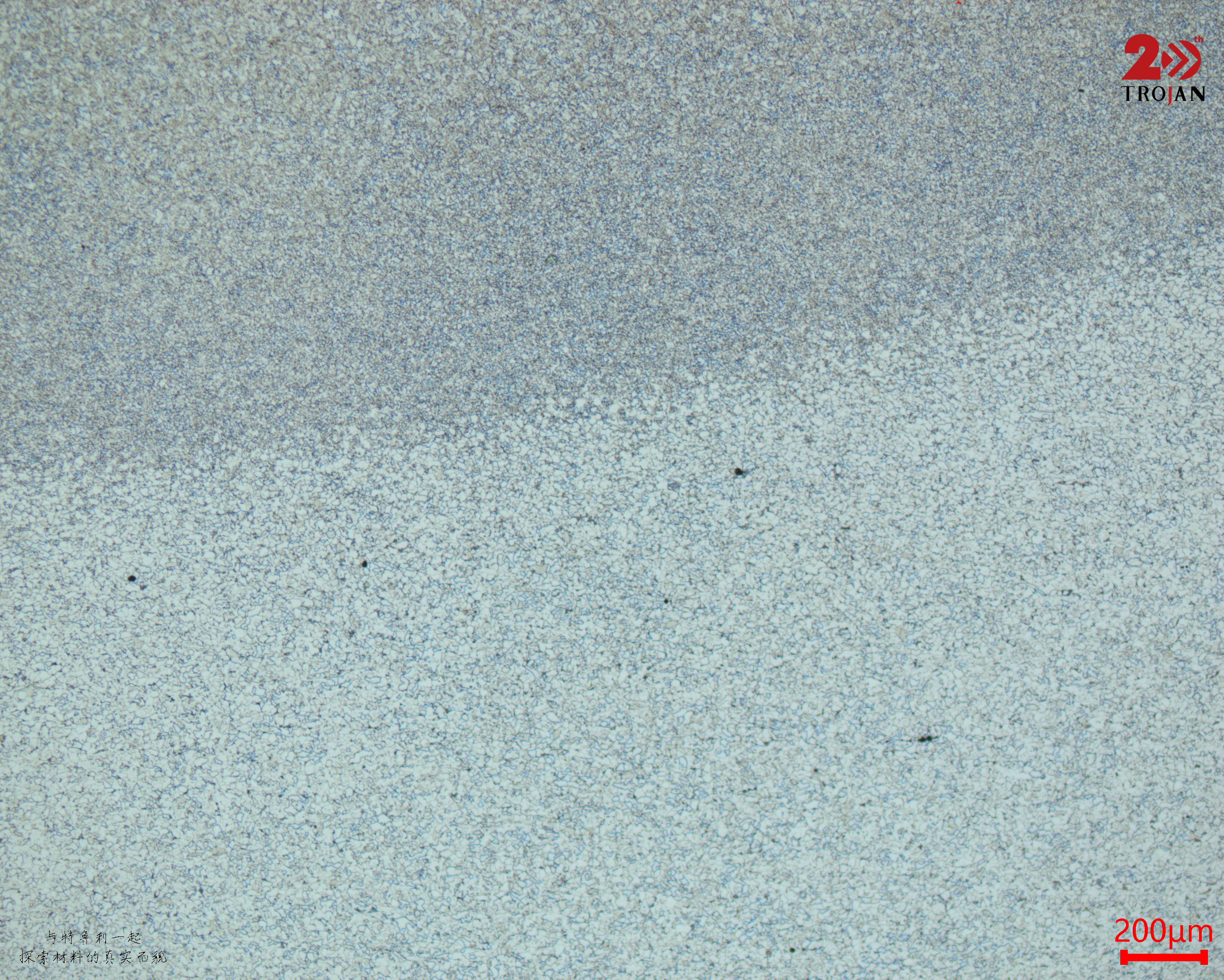

Den värmepåverkade zonen (HAZ) uppvisar mikrostrukturella övergångar mellan grovkorniga och finkorniga regioner. Widmanstätten-strukturer och martensitiska härdade skikt tenderar att bildas i den grovkorniga zonen, vilket gör den svetsade fogen spröd.
Mikroskopisk observation nära fusionslinjen möjliggör identifiering av inre defekter såsom ofullständig fusion, mikrosprickor, porer och inneslutningar. Den utvärderar också hur överhettningsnivå och kylhastighet påverkar mikrostrukturens morfologi. Metallografiska testresultat ger direkt referens för att justera svetsvärmetillförsel, förvärmningstemperatur och interpasstemperatur, effektivt kontrollera härdningstendens och väte-inducerade sprickrisker.
Kombinerad metallografisk utvärdering som integrerar hårdhetsfördelning och mikrostrukturbedömning är ett tillförlitligt tillvägagångssätt för att verifiera svetsprocedurens specifikationer och garantera strukturell integritet.
1️⃣ Grovslipning: MET-M P400
2️⃣ Finslipning: POS 9μm PD-WT
3️⃣ Polering: ET-JP 1μm PD-WT
*Alternativ för steg 2: P800 till P2000 slippapper
.png?imageView2/2/w/400/format/jpg/q/75 "FlexPRESS-600 Monteringspress")
