Förberedelse av EBSD-prover för tredje generationens halvledarkraftsanordningar

Tredje generationens halvledarkraftsanordningar tillverkas huvudsakligen baserat på bredbandgap-halvledarmaterial såsom kiselkarbid (SIC) och galliumnitrid (GaN) och jämfört med traditionella kiselbaserade enheter, de har betydande fördelar som stor bandgapbredd, hög nedbrytning av elektriska fältstyrkor och snabb elektronmättningshastighet. Dessa egenskaper gör det möjligt för tredje generationens halvledarkraftsanordningar att fungera stabilt under extrema förhållanden såsom hög temperatur, högspänning och hög frekvens och att ha högre effektdensitet, lägre förluster för tillstånd och växlingsförluster, vilket effektivt kan förbättra energiomvandlingen. Därför används de allmänt inom fält som nya energifordon, fotovoltaisk kraftproduktion, 5G-kommunikation och järnvägstransport, blir de kärnkomponenter som driver energimomvandling och utveckling av avancerad tillverkningsindustri och är av stor betydelse för att uppnå energibesparing och industriell uppgradering.

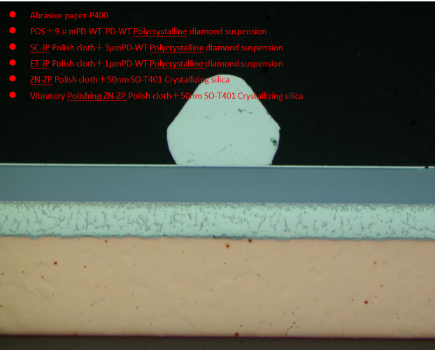

I forskningen och produktionen av tredje generationens halvledarkraftsanordningar spelar prestandan för gränssnittsmetallföreningen (IMC) en avgörande roll i enhetens tillförlitlighet och stabilitet. Electron Backscatter Diffraction (EBSD) -teknologi, som ett kraftfullt medel för materialmikrostrukturanalys, kan djupt analysera den kristallografiska informationen, orienteringsfördelningen och faskompositionen för IMC -skiktet. För att erhålla EBSD-data av hög kvalitet är emellertid provberedning en avgörande förutsättning. Följande är metallografisk provberedning Metoder för din referens.
