Provförberedelser för Han-dynastins bronsspeglar- Trojan (Suzhou) material technology Co., Ltd.

Provförberedelser för Han-dynastins bronsspeglar

29-07-2026

Handynastin markerade guldåldern för forntida kinesisk bronsspegelhantverk. Speglar gjuts till övervägande del av en ternär legering av bly, tenn och koppar med ett klassiskt förhållande på ungefär 14:5:1. Bly förbättrar flytbarheten hos smält legering, vilket möjliggör skarpt definierade dekorativa mönster, stabil formning och massproduktion - en anmärkningsvärd prestation av Han metallurgiska teknologi.

Han Bronze Mirror Microstructure Overview

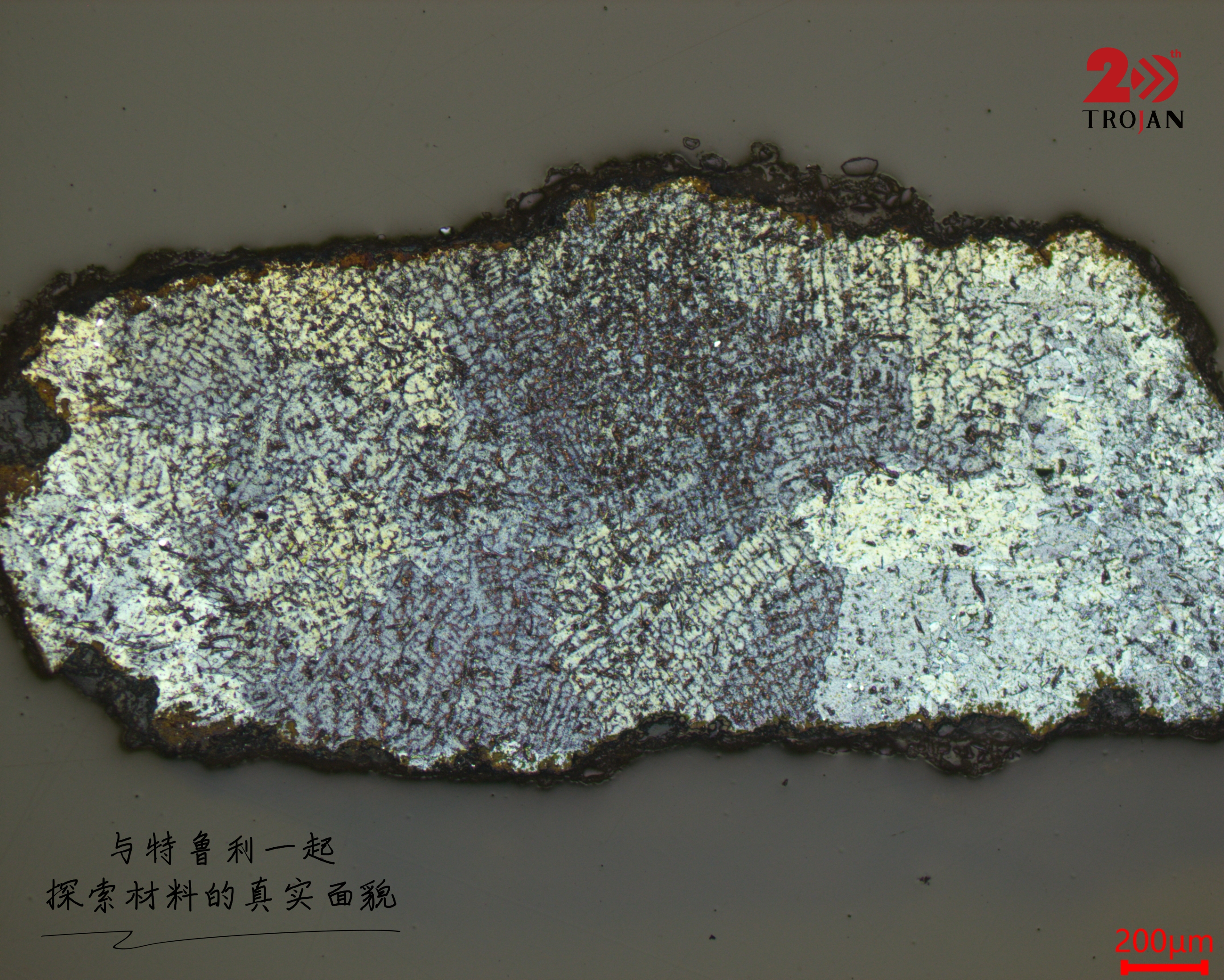

Figur 1: Inledande översikt över beredning av Han bronsspegelprov.

Metallografiska utmaningar

Efter tusentals år under jorden utvecklar dessa bronsspeglar porositet, segregation och korrosionsskikt. Dessa unika mikrostrukturer skapar stora utmaningar för metallografisk provberedning av kulturlämningar.

De viktigaste utmaningarna för Han brons spegelmetallografi: Ojämn hårdhet över provet; blyfaser som är benägna att fälla. Slipning orsakar lätt repor och ytdeformation. Löst bundna korrosionsskikt tenderar att lossna under polering, vilket skapar falska egenskaper som förvränger observationer av den ursprungliga gjutningsmikrostrukturen.

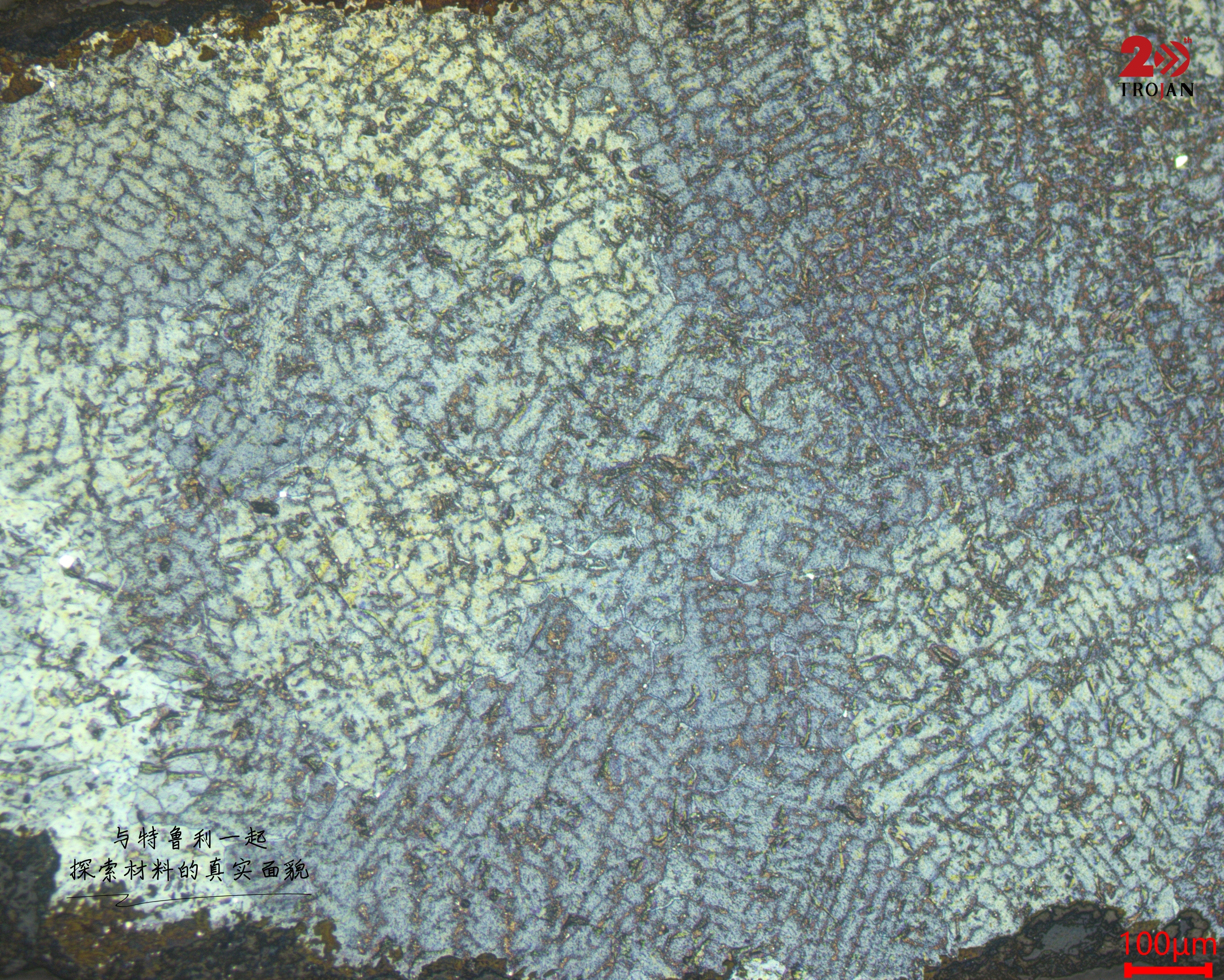

Figur 2: Detaljerad vy som visar porositet och strukturella egenskaper.

Verkligen arbetsflödeslösningar

Truly har utvecklat ett komplett arbetsflöde för att lösa dessa svårigheter:

Table-CUT200 automatisk precisionsskärning minimerar värmeskador
Sekventiell slipning med graderade slippapper (paraffin kan appliceras vid behov)
ThetaVAC-2 vakuumimpregnering fyller oregelbundna porer för att uppnå överlägsen metallografisk bildåtergivning
Diamantpoleringsupphängning följt av slutlig kiselpolering tar bort fina repor och ytdeformation
Ultraljudsrengöring för porösa områden

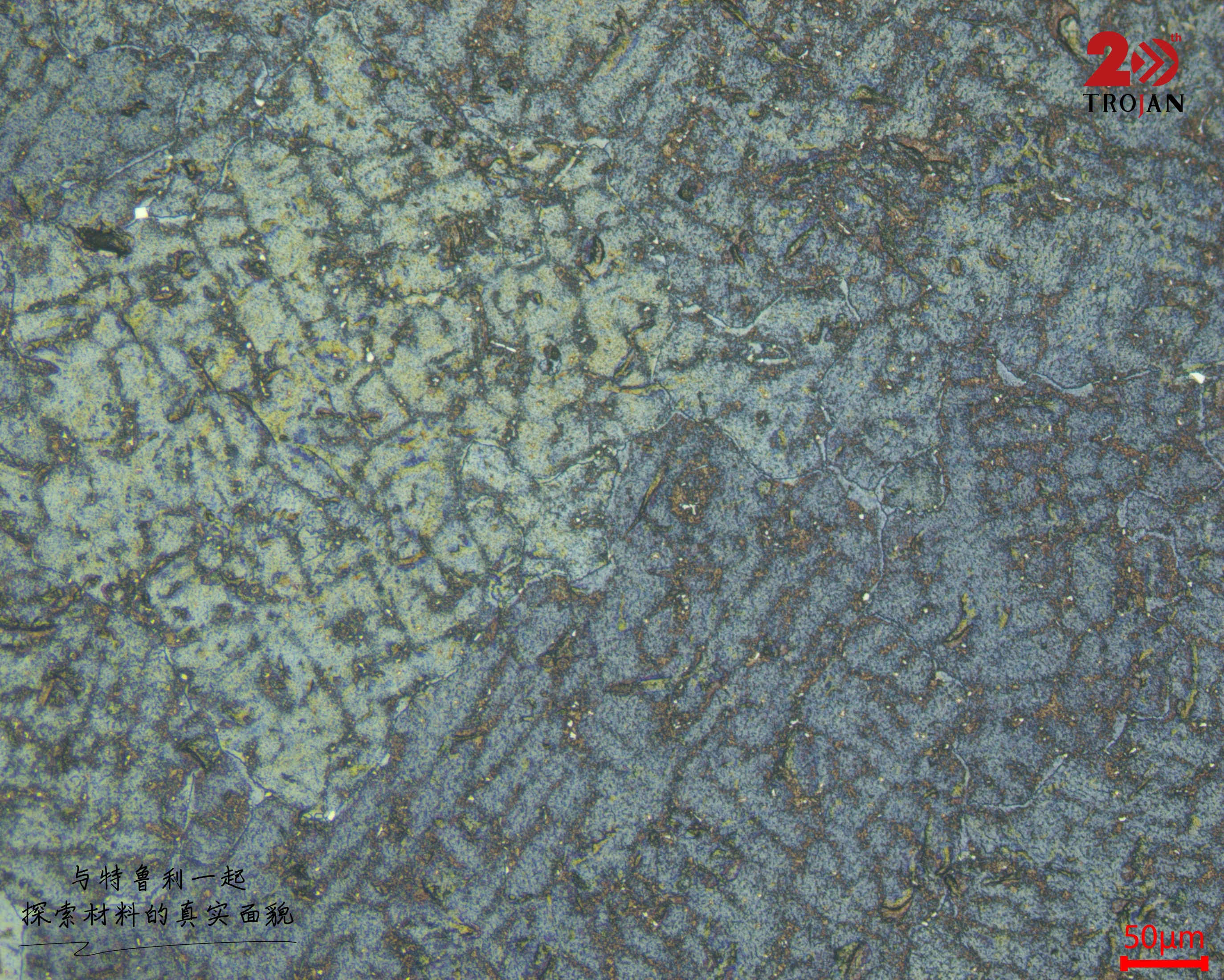

Figur 3: Mikrostruktur efter implementering av det specialiserade förberedelsearbetsflödet.

Detta arbetsflöde bevarar intakta ursprungliga mikrostrukturer, avslöjar exakt gjutningstekniker för Han-bronsspeglar och levererar tillförlitliga data för forskning om kulturarv.

Rekommenderade förberedelseparametrar

Slipning: MET-SP P800–2500
Grov polering: SC 0,05μm Super
Slutlig polering: ZN 0,05 μm 439

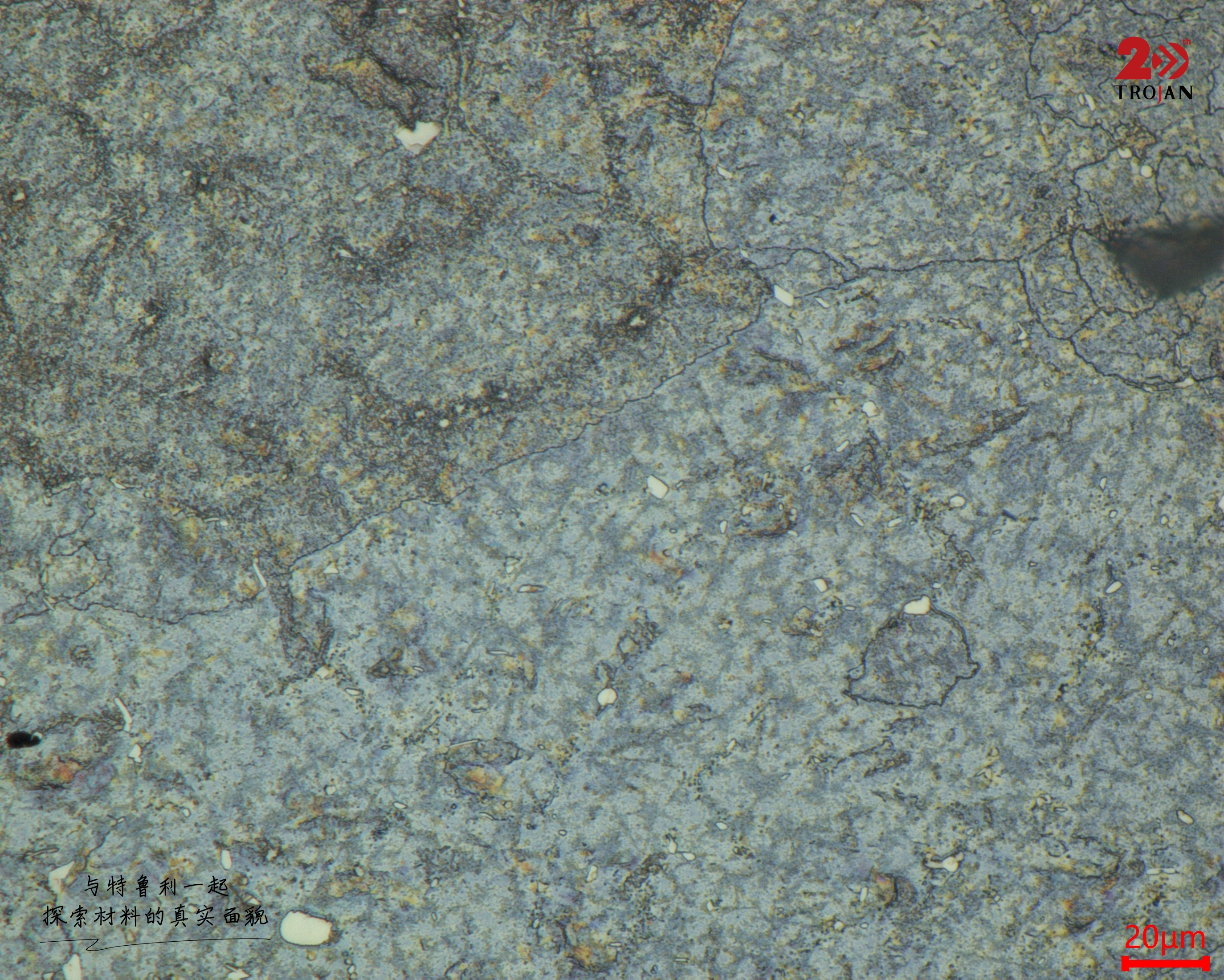

Figur 4: Slutresultat med hög förstoring som visar bevarade faser.

#Trojan #Trojanmetallografi #MetallographicSamplePrep #Cultural RelicTesting #Bronsspegel #Arkeologi #Materialvetenskap #TrulyMaterial #AncientAlloy
