Provförberedelse för PCB Palladium-Guldpläteringsbeläggningar

02-06-2026

ENEPIG (Electroless Nickel-Palladium-Gold) står som en dominerande ytfinish för högpresterande PCB. Byggd med kompakt, enhetlig Ni-Pd-Au treskiktsbeläggning, den har enastående oxidations- och korrosionsbeständighet plus låg kontaktmotstånd.

Den eliminerar problem med svarta kuddar från konventionellt nedsänkt guld samtidigt som det stöder både lödning och trådbindning för komplex elektronisk montering.

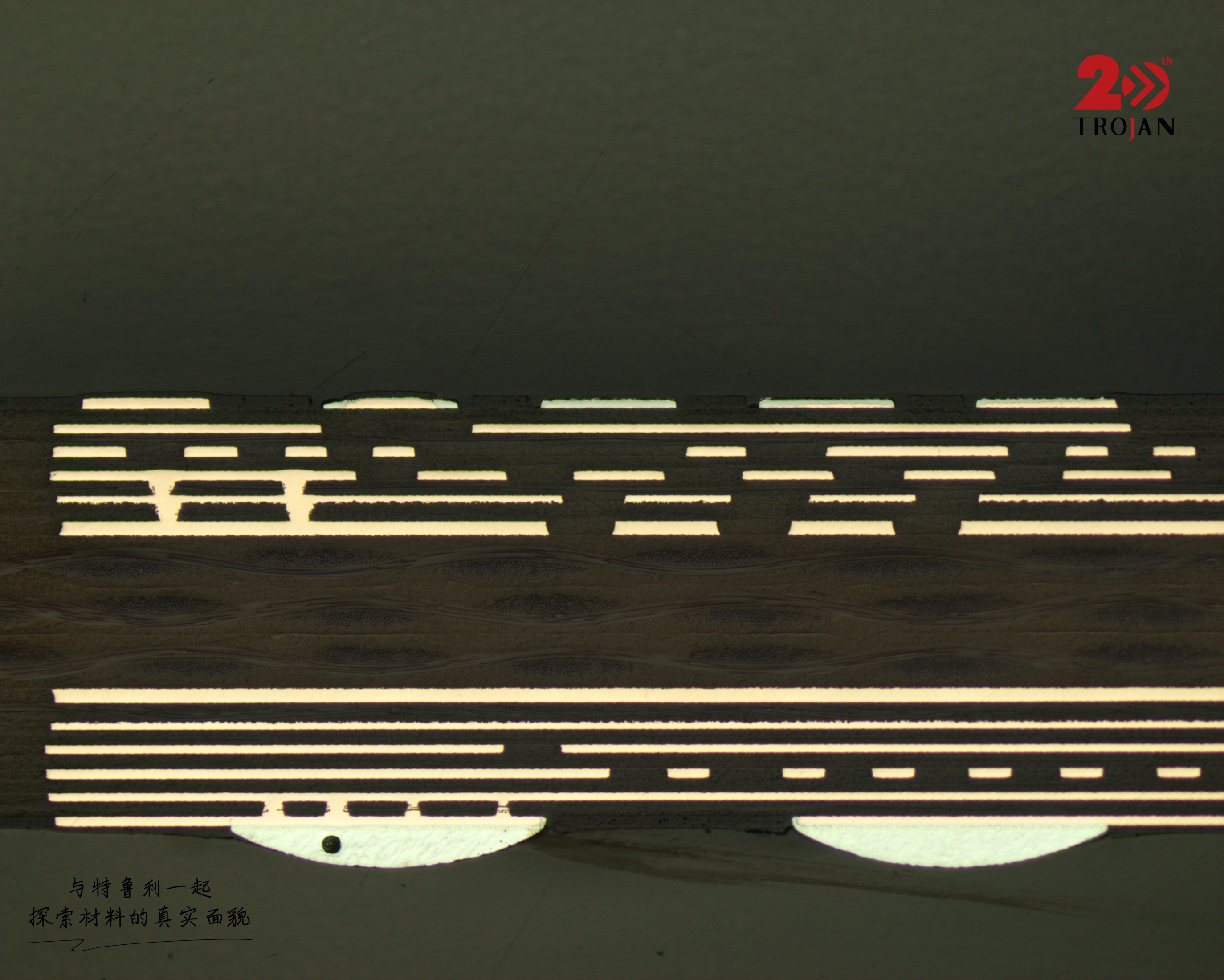

Figur 1: Metallografisk tvärsnittsvy av PCB-skiktets struktur

Nyckelapplikationer

Halvledarförpackningssubstrat: idealisk för Cu/Au trådlimning
Bil-ECU och fordonsradar: stötdämpande och motståndskraftig mot omfattande temperatur-/oljeföroreningar
Medicinsk precisionsutrustning och kretskort för flygindustrin: stabil under extrema arbetsförhållanden
5G-basstationer, högfrekventa komponenter och HDI-kretskort: massiv volymadoption

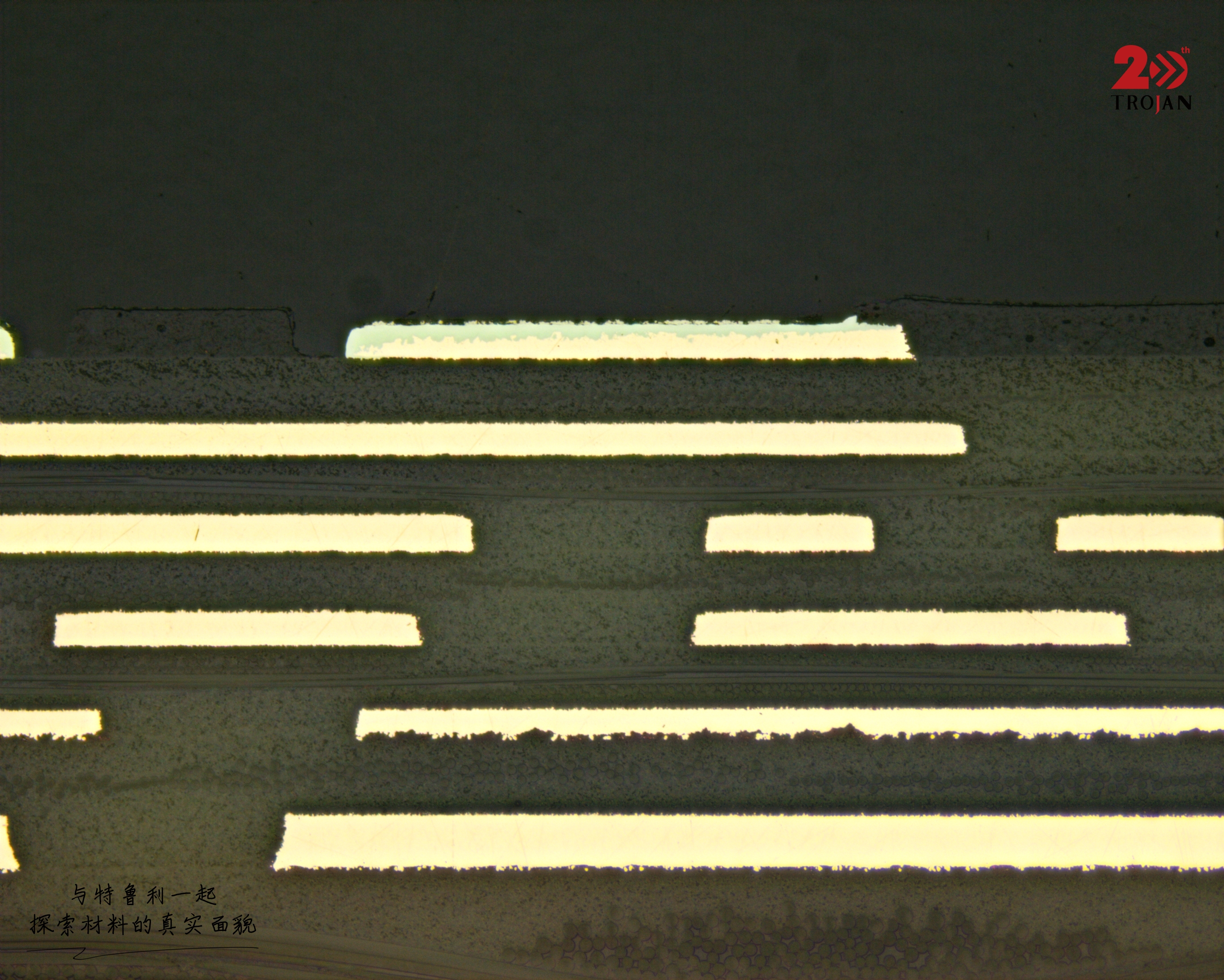

Figur 2: Mikroskopisk inspektion av den kontinuerliga pläteringskvaliteten

Tack vare enastående hållbarhet och processkompatibilitet är ENEPIG den avgörande finishen för pålitlig precisionssammankoppling på premiumelektronik.

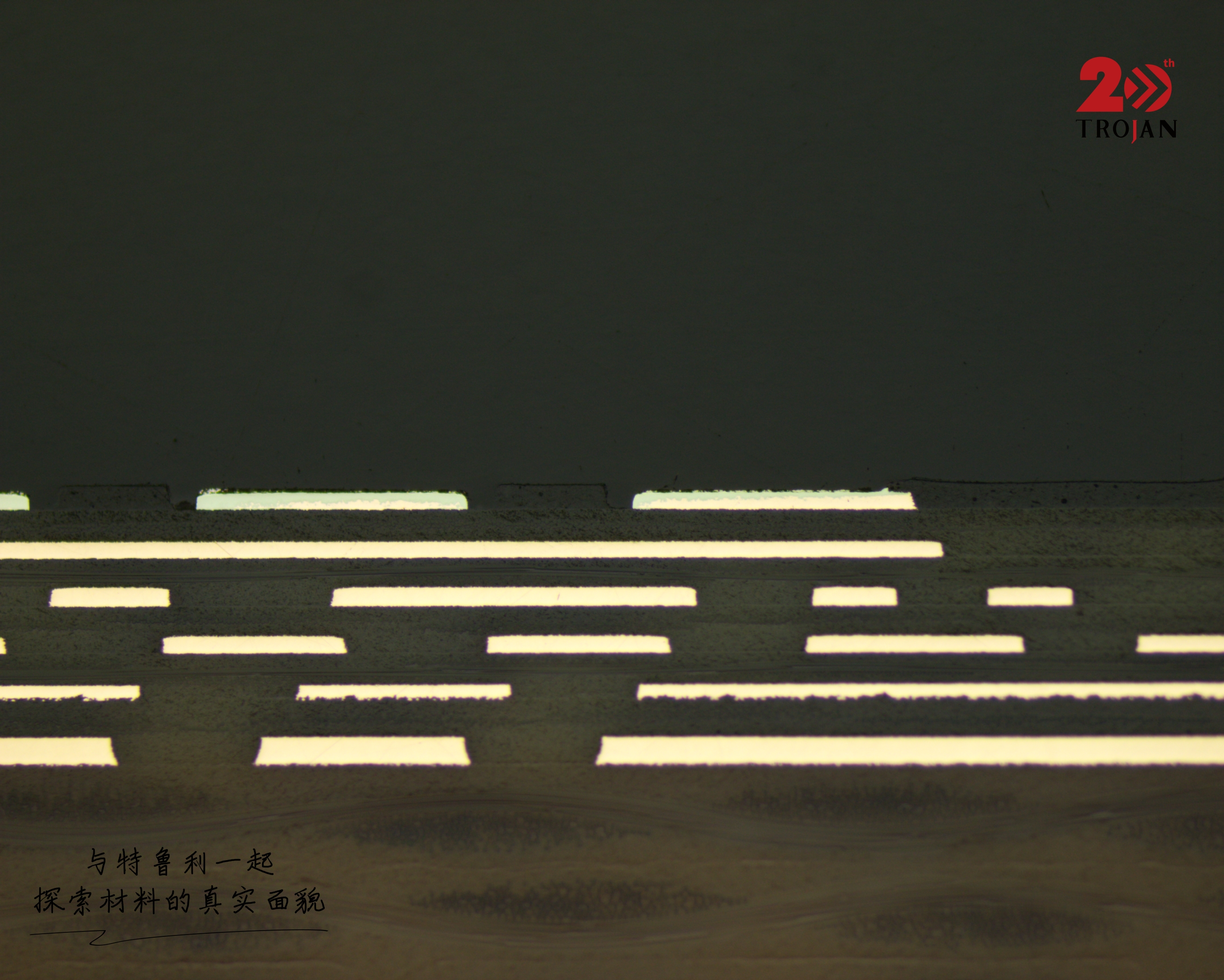

Figur 3: Flerskiktsanpassning och gränssnittsanalys

Metallografiska provförberedande parametrar för ENEPIG PCB

Slipning: MET-SP P400~P4000
Finpolering: SC duk 1μm PD-WT
Slutlig polering: ZN tyg 50nm SO-439

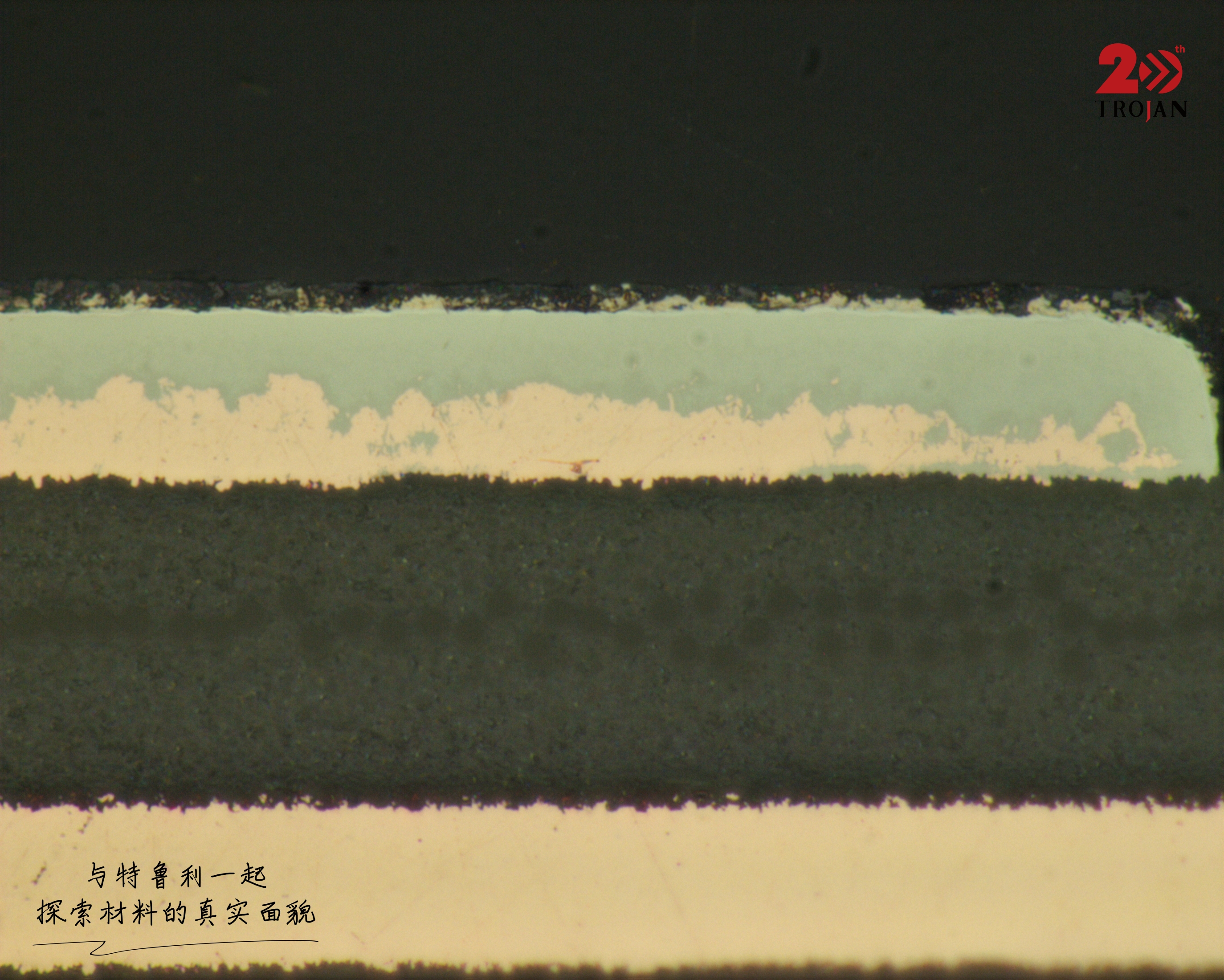

Figur 4: Detaljerad vy med hög förstoring av ENEPIG-beläggningsgränssnittet
