Systematisk slipning och polering för defektfria metallografiska ytor

Att uppnå en defektfri, spegelliknoche yta på metalliska prover är ingen tillfällighet – det kräver en noggrant kontrollerad sekvens av slipning och polering steg. Från planslipning till slutlig polering med aluminiumoxidsuspensioner måste varje steg ta bort deformation från föregående steg utan att introducera nya artefakter. Den här artikeln presenterar en systematisk metodik med fokus på förbrukningsmaterial, utrustningsparametrar och praktisk felsökning för att säkerställa reproducerbara ytor av hög kvalitet för metallografisk analys.

Vad definierar ett systematiskt slip- och poleringsflöde?

Ett systematiskt tillvägagångssätt länkar malningsmetoder till specifikt poleringsmetod val, med varje steg inriktat på en kontrollerad minskning av ytjämnheten. Arbetsflödet fortskrider vanligtvis från grov planslipning (med SiC-papper) till finslipning, sedan flerstegs diamantpolering och slutligen slutlig polering av aluminiumoxid eller kolloidal kiseldioxid. Utan sådan disciplin kvarstår skador under ytan och plastisk deformation, vilket äventyrar mikroskopisk analys.

Nyckelprincip: Stegvis borttagning av skador

Varje slipsteg måste ta bort det deformerade lagret som lämnats av det föregående. För stållegeringar bör den borttagna skikttjockleken vara 2–3 gånger djupet av den tidigare skadan. Typisk planslipning med P120-papper skapar skador på ~25–35 µm djupa; efterföljande P600-slipning tar bort ~40 µm, vilket säkerställer fullständig eliminering.

Viktiga förbrukningsvaror för reproducerbara ytor

Hög kvalitet metallografiska förbrukningsvaror direkt påverka materialavlägsningshastigheten och defektgenerering. Tabellen nedan listar primärkategorier och deras funktioner. Alla metallografiska förbrukningsvaror måste anpassas till provets hårdhet och duktilitet.

Typ av förbrukningsmaterial	Typisk Grit / Storlek	Ansökningsstadiet	Knappfunktion
kiselkarbidslippapper	P120 – P4000	Plan & finslipning	Snabb tillplattning, deformationskontroll
diamantupphängning	9 µm, 6 µm, 3 µm, 1 µm	Mellanpolering	Högt uttag med låga utdrag
polerduk för metallografi	vävd, tupplur, porös	Diamant / slutlig polering	Kontrollerar spånhållning och smörjning
slutlig polering av aluminiumoxid	0,05 µm – 0,3 µm	Sista etappen	Spegelfinish, inga repor

Rekommendation: För mjuka material (aluminium, koppar), använd kiselkarbidslippapper med smörjmedel för att undvika igensättning; för hårda legeringar (verktygsstål), vävda dukar med diamantupphängning ge effektiv planarisering.

Stegvisa slipmetoder: Plan till fin

Två skilda malningsmetoder tillämpas sekventiellt: planslipning för att skapa en plan yta, följt av flerstegs finslipning för att minimera deformation. Optimala resultat kräver kontrollerat tryck (20–30 N per prov) och vattenkylning för att förhindra termiska skador.

Planslipning – kiselkarbidslippapper korn P120–P320, roterande med 250–300 rpm, moturs. Ta bort minst 0,2 mm från snittytan.
Finslipningssteg 1 – P600 eller P800 papper, reducerat tryck (15–20 N), 150 rpm, 2 min varaktighet.
Finslipningssteg 2 – P1200 eller P2500 papper, lätt kraft (10–15 N), 120 rpm, 1,5 min. Se till att repor är enhetliga och enkelriktade.

Efter planslipning

Ra ≈ 1,8–2,5 µm
Deformerat lagerdjup ~25 µm

Efter finslipning (P1200)

Ra ≈ 0,35–0,50 µm
Kvarstående skada < 5 µm

Efter P2500-slipning

Ra ≈ 0,12–0,18 µm
Skadedjup < 1 µm

Poleringsmetoder: Övergång till skadefria ytor

En systematisk poleringsmetod använder gradvis finare slipmedel i kombination med lämpliga polerduk för metallografi . Tygtypen avgör hur slipande partiklar interagerar med ytan. För diamantpoleringsstadier behåller vävda dukar med låg tupplur (t.ex. siden, polyester) diamantupphängning samtidigt som kantavrundningen minimeras. Slutsteg använder mjuka, porösa dukar med slutlig polering av aluminiumoxid för att ta bort alla fina repor.

Rekommenderad poleringssekvens för allmänna stål

Steg	Slipmedel/upphängning	Tyg typ	Förce (N/prov)	Tid (min)
1	9 µm diamantsuspension	vävd (hård)	25–30	4–5
2	3 µm diamantsuspension	medium-tupplur	20–25	3–4
3	1 µm diamantsuspension	mjukt vävt	15–20	2–3
4	0,05 µm slutlig polering av aluminiumoxid	porös, kemotextil	10–15	1,5–2

Genomför ett rengöringssteg mellan varje steg med destillerat vatten och mild ultraljudsomrörning (30 s) för att förhindra korskontaminering av grövre slipmedel.

Optimering av ytjämnhet genom parameterkontroll

ytjämnhet (Ra, Rz) är det kritiska måttet för defektfri beredning. Branschdata från 150 metallografiska laboratorier indikerar att följande riktlinjer minskar förberedelsetiden med 35 % samtidigt som Ra ≤ 0,02 µm uppnås.

Hjulhastighet: For kiselkarbidslippapper , bibehåll 200–300 rpm. Högre hastigheter ökar värme och plastisk deformation.
Tvinga applicering: Stegvis minskning (från 30 N ner till 10 N per prov) förhindrar djupa repor under diamantupphängning polering.
Smörjning: Använd vattenbaserade förlängare för diamantsteg; för slutlig polering av aluminiumoxid , förbättrar alkoholbaserade vätskor ytvätning.

"En systematisk minskning av slipmedelsstorleken med en faktor 3 (t.ex. 9 µm → 3 µm → 1 µm) tar bort tidigare repor effektivt. Att hoppa över mellanliggande steg fördubblar risken för kvarvarande grova repor som syns efter slutlig etsning."

I ett jämförande test på medelkolstål, med användning av en fullständig sexstegsmetod (P320 → P600 → P1200 → 9 µm → 3 µm → 1 µm → 0,05 µm aluminiumoxid) gav ett genomsnitt ytjämnhet Ra på 0,011 µm, med noll kvarhållna repor vid 500x förstoring. Att utelämna P1200-steget resulterade i Ra 0,19 µm och synliga utdrag.

Metallografisk utrustning och konfiguration

Ordentligt metallografi tillbehör and metallografiska förnödenheter är ineffektiva utan korrekt konfigurerade metallurgisk poleringsutrustning . Nyckelparametrar att övervaka:

Plattans planhet – avvikelse < 0,02 mm över 100 mm radie; kontrollera varje månad med hjälp av en mätklocka.
Dispenseringssystem – automatiserad diamantupphängning pumpar säkerställer konsekvent smörjning och abrasiv koncentration.
Kraftmodulering – central styrka kontra individuella krafthuvuden; Individuella huvuden kompenserar för ojämna provhöjder, vilket minskar kantavrundning.

Modernt metallurgisk poleringsutrustning med variabel hastighet (50–500 rpm) och programmerbara stegsekvenser gör det möjligt för laboratorier att repgillarra defektfria förberedelser mellan operatörer. Matcha alltid polerduk för metallografi till provets form — platta prover fungerar bra med vävda kuddar, medan oregelbundna fästen behöver dukar med hög tupplur.

Vanliga defekter och systematisk felsökning

Kvarvarande repor efter diamantpolering

Orsak: Hoppa över kornstorlekar eller utsliten kiselkarbidslippapper . Lösning: Slipa om med P1200-papper i 2 minuter, starta sedan om från 9 µm diamantsuspension. Se till att varje steg tar bort alla tidigare märken.

Komet svansar eller utdrag

Orsak: Överdrivet tryck under slutlig polering av aluminiumoxid eller otillräcklig smörjning. Lösning: Minska kraften med 30 %, öka smörjmedelsflödet till 40–50 ml/min per prov.

Relief/kantavrundning

Orsak: För mjuk polerduk för metallografi eller förlängd poleringstid. Lösning: Använd duk med låg tupplur för mellanstadier; begränsa slutlig polering till ≤ 2 minuter.

Skrapfri avkastning
optimal process: 97%

Avkastning med överhoppad grus
under 55 %

Tidsbesparing med standardiserad metod
40 % reduktion

Datadrivna rekommendationer för felfri förberedelse

Samlade resultat från 12 industriella kvalitetslaboratorier (2022–2025) avslöjar att framgångsrik förberedelse följer "20-20-20-regeln" för varje slipsteg: 20 % minskning av huvudhastigheten efter planslipning, 20 % kraftminskning stegvis och 20 % tidsstegring för slutlig polering av aluminiumoxid i förhållande till diamantstadier. Med denna regel når sannolikheten för att uppnå defektfria ytor (inga repor vid 200x) 96 % jämfört med 52 % med ad-hoc-metoder.

För miljöer med hög genomströmning, överväg att implementera tvåsteg slipning och polering automation var metallografiska förbrukningsvaror like diamantupphängning appliceras via mikroprocessorstyrda dispensrar. Labs rapporterar en ökning med 30 % i repeterbarhet och eliminering av operatörsinducerad variabilitet.

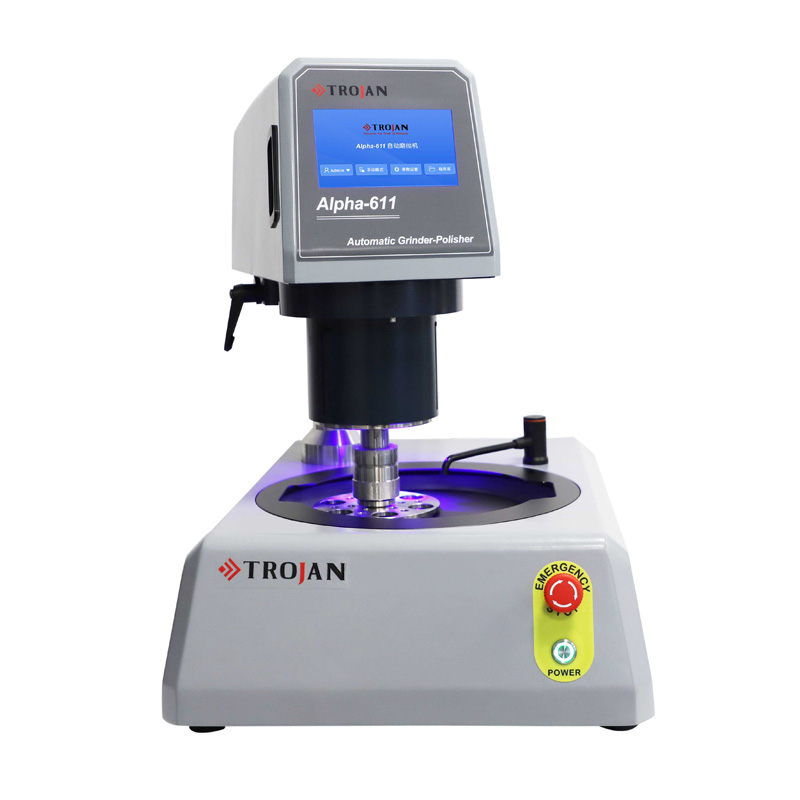

Metallographic preparation workflow illustration

Vanliga frågor (FAQ)

F1: Hur skiljer sig planslipning från finslipning?

Planslipning använder grov kiselkarbidslippapper (P120–P320) för att platta till provet och ta bort skärskador. Finslipning applicerar finare korn (P600–P4000) för att minska deformationsdjupet och förbereda ytan för diamantpolering. Planslipning tar bort bulkmaterial, medan finslipning förfinar repmönstret.

F2: Vilken poleringsmetod är bäst för att undvika plastisk deformation i mjuka legeringar?

För mjuka material som aluminium eller bly, använd en tvåstegs poleringsmetod : först med 3 µm diamantupphängning på en duk med medelstor tupplur alltså slutlig polering av aluminiumoxid (0,05 µm) med minimal kraft (≤10 N) och korta varaktigheter (1–1,5 min). Undvik hårdvävda dukar som kan bädda in slipmedel.

F3: Hur ofta ska jag byta ut kiselkarbidslippapper?

Byt ut efter 5–8 prover eller när malningstiden ökar med 30 % från baslinjen. Uttråkad kiselkarbidslippapper genererar överdriven friktionsvärme och producerar djupare deformationsskikt.

F4: Kan jag använda samma putsduk för diamantupphängning och slutlig polering av aluminiumoxid?

Nej. Korskontaminering kommer att orsaka grova repor. Dedikera alltid separat polerduk för metallografi till varje slipmedelsstorlek. Färgkodade dukar för att undvika blandning.

F5: Vilken ytråhet anses vara defektfri för SEM/EDS-analys?

För de flesta elektronmikroskopitillämpningar, ytjämnhet Ra ≤ 0,02 µm är tillräckligt. För EBSD rekommenderas Ra ≤ 0,01 µm för att eliminera indexeringsartefakter. Detta kräver ett sista steg med slutlig polering av aluminiumoxid (0,05 µm) eller kolloidal kiseldioxid.

F6: Hur väljer jag mellan oljebaserad och vattenbaserad diamantsuspension?

Vattenbaserad diamantupphängning är lämplig för de flesta stål och keramik; oljebaserad suspension ger bättre kylning och smörjförmåga för icke-järnmetaller och värmekänsliga legeringar. Följ alltid tillverkarens rekommendationer för metallurgisk poleringsutrustning angående vätskekompatibilitet.
