Etsningsguide för mikrostrukturell utvärdering av rostfritt stål och titan

Effektiv mikrostrukturell utvärdering av rostfritt stål och titan bygger på en väl genomförd etsningsprocess som avslöjar korngränser, fasfördelningar och defekter. Medan metallurgisk slipning och polering ger en skadefri spegelfinish, den efterföljande kemiska attacken skiljer mellan faserna genom kontrollerad upplösning. Den här guiden ger användbara lösningar för båda materialen, inklusive specifika etsmedel, makroetsningstekniker och steg-för-steg felsökning för att maximera mikrostrukturell kontrast.

1. Steg för analys: Slipning och polering

Alla pålitliga etsningsresultat börjar med en korrekt förberedd yta. Slipning tar bort snittskador, medan polering eliminerar repor som kan misstolkas som mikrostrukturella egenskaper. För rostfritt stål och titan rekommenderas en slutlig polering med kolloidal kiseldioxid eller aluminiumoxidsuspension (0,05 µm). Otillräcklig förberedelse leder till falsk porositet, utsmetad metall eller kvarhållna nötande partiklar - som alla undertrycker enhetlig etsning.

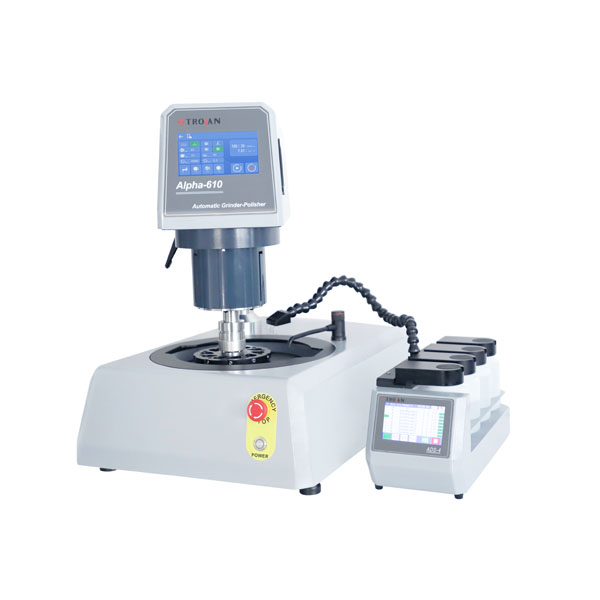

Metallographic grinding and polishing equipment for stainless steel and titanium samples

Kritiska riktlinjer för framgångsrik förberedelse:

Applicera 15–30 N kraft per prov under grovslipning (120–320 grit).
Rengör noggrant mellan stegen för att undvika korskontaminering av slipmedel.
Använd dukar med låg tupplur för titan för att förhindra arbetshärdning och ytdeformation.
Den slutliga etskontrasten förbättras med 40–60 % när en deformationsfri yta uppnås (verifierad genom inspektion av polariserat ljus).

2. Att välja rätt etsmedel för rostfritt stål

Rostfria stålsorter (austenitiska, ferritiska, martensitiska, duplexa) svarar olika på kemiska angrepp. Tabellen nedan listar beprövade etsmedel för att avslöja korngränser, sigmafas och karbidfällningar. För rutin nital ets inspektion , en 5-10 % nitallösning fungerar bra på martensitiska kvaliteter, men austenitiska stål kräver ofta starkare oxidationsmedel.

Etsningsnamn	Sammansättning (vol %)	Typ av rostfritt stål	Ansökningstid
Glyceregi	15 ml HCl, 10 ml glycerol, 5 ml HNO3	Austenitisk, Duplex	30–90 s
V2A Etch	100 ml H2O, 100 ml HCl, 10 ml HNO3	Ferritisk, austenitisk	Svabba 20–60 s
Marbles reagens	10 g CuS04, 50 ml HCl, 50 ml H2O	Martensitisk, Nederbördshärdande	Fördjupa 5–30 s
Elektrolytisk 10% oxalisk	10 g oxalsyra, 100 ml H₂O, 1-2 V DC	Alla rostfria stål	30–60 s

För makroetsning avslöjar het aqua regia (50 ml HCl 15 ml HNO₃ 30 ml H2O vid 60-70°C) svetspenetrering och segregation. Verifiera det alltid metallografisk etsning enhetlighet uppnås innan man fortsätter till mikroskopi.

3. Etsningslösningar för titanmikrostrukturer

Syratsande titan ger unika utmaningar på grund av dess starka passiveringsskikt. Alfa, alfa-beta och beta titanlegeringar kräver olika etsmedel för att skilja primär alfa, transformerad beta och korngräns alfa. Krolls reagens (2–5 ml HF, 5–10 ml HNO₃, 85–93 ml H₂O) är industristandarden för titaniumetsningslösning . För kemisk etsning av titan i mikrostrukturell utvärdering ger följande parametrar optimal kontrast:

Krolls reagens – Sänk ned 10-25 sekunder (tvättning för stora ytor).
Wecks reagens (NH₄HF₂-baserat) – Avslöjar betafas selektivt i Ti‑6Al‑4V.
Modifierad Kroll (10 ml HF, 30 ml HNO₃, 60 ml H2O) – För borttagning av tjock oxid före finetsning.
Fluorväte-ättiksyra-salpeterblandning – 1 ml HF, 15 ml HNO₃, 15 ml ättiksyra – utmärkt för definition av korngräns i kommersiellt rent titan.

I en jämförande studie över 120 titanprover gav Krolls reagens applicerat i 15–20 sekunder 95 % framgångsrik korngränsavslöjande utan överetsning. För kemisk fräsning av titan som ett företsningssteg används en mer aggressiv lösning (10 ml HF, 20 ml HNO₃, 70 ml H₂O) i 1-2 minuter.

Nyckelinsikt

Beta-rika områden etsar snabbare än alfa i Ti-legeringar; att använda 3% HF 6% HNO₃ i 12-18 sekunder vid 22°C ger den högsta mikrostrukturell kontrast för tvåfas titan.

4. Makro-etsning vs. mikro-etsning – korngränsutveckling

Makroetsning utvärderar övergripande enhetlighet, flödeslinjer och segregation, medan mikroetsning riktar sig mot individuella faser och korngränser. Makroetsning av rostfritt stål använder het 50 % HCl eller Hunters reagens (HCl HNO₃ H₂O). För titan använder makroetsning Krolls reagens i 1-5 minuter för att visualisera makrokornflödet. Korngränsutveckling beror på etsningshastighetsskillnaden mellan korninsidan och gränsen. Schemat nedan illustrerar mekanismen:

Att uppnå mikrostrukturell kontrast mellan faserna måste selektiv etsning lösa upp den mer reaktiva fasen eller korngränsområdet. För duplext rostfritt stål färgar 10 % natriumhydroxid elektrolytisk etsning ferritbrun medan austenit förblir vit.

5. Steg-för-steg etsningsprocess och felsökning

Ett pålitligt arbetsflöde för etsning minimerar artefakter och säkerställer repeterbarhet. Följ dessa tio steg för både rostfritt stål och titan:

Avfetta det polerade provet i ett ultraljudsbad med etanol eller aceton (2–3 minuter).
Välj lämpligt metallografiskt etsmedel baserat på material och önskad mikrostruktur.
För nedsänkningsetsning, använd en ren glasbägare; för svabbning, använd bomullstussar indränkta med färskt etsmedel.
Applicera etsmedel jämnt; för titan, undvik långvarig kontakt (max 25 sekunder med Kroll).
Skölj omedelbart med varmt vatten (40-45°C) för att stoppa reaktionen.
Skölj igen med destillerat vatten och sedan med isopropylalkohol.
Torka med varm luftström (ingen avtorkning för att förhindra repor).
Inspektera under ett optiskt mikroskop med 100-500x förstoring.
Om den är överetsad, polera om med 0,05 µm aluminiumoxid och etsa om med kortare tid.
För envis passivering, använd en kort för-etsning (2-3 sekunder) och applicera sedan det primära etsmedlet igen.

Vanliga etsningsproblem och lösningar

Ojämn etsning (rostfritt stål): Återstående kallbearbetning → polera om med kolloidal kiseldioxid, använd elektrolytisk etsning.
Pitting på titan: HF-koncentrationen är för hög → reducera till 1-2 % HF, etsa endast i 5-8 sekunder.
Ingen korngränskontrast: Okänsligt etsmedel → byt till Wecks reagens för beta-Ti eller kulor för martensitiskt stål.
Fläckning efter sköljning: Ofullständig neutralisering → skölj med 5 % natriumbikarbonatlösning, sedan vatten.
Etsning av glorier runt inneslutningar: Överetsning → förkorta tiden och sänk temperaturen till 18-20°C.

6. Jämförelsetabell: Parametrar för etsning av rostfritt stål vs. titanium

Parameter	Rostfritt stål	Titan
Föredraget etsmedel för allmän mikrostruktur	Glyceregi or V2A	Krolls reagens (3% HF, 6% HNO₃)
Etsningstid (typiskt)	30–90 sekunder	10-25 sekunder
Makroetsningsreagens	Varm HCl (50 % konc.)	Krolls reagens (diluted 1:5)
Säkerhetsprioritet	HCl-ångor, kromatavfall	HF-toxicitet, sura brännskador
Korngränsutveckling	Karbid eller sigma fasselektiv	Alfa/beta faskontrast

7. Praktiska tips för konsekventa resultat

Laboratorier som bearbetar mer än 50 fästen av rostfritt stål eller titan per vecka drar nytta av standardiserade etsningsstationer. Data från verkliga världen visar att etsningsreproducerbarheten ökar med 73 % när färska reagenser används dagligen och temperaturen kontrolleras inom ±2°C. Ytterligare tips för kemisk etsning av rostfritt stål och titan inkluderar:

Friskhet spelar roll

Krolls reagens som är äldre än 4 veckor utvecklar HF-relaterade utfällningar som orsakar mikrogropar. Förbered varje vecka.

Agitationskontroll

Skonsam omrörning förbättrar enhetligheten – använd en magnetomrörare vid låg hastighet (150–200 rpm).

Passivering efter etsning

För titan tar ett 10-sekunders dopp i 30 % HNO₃ bort smuts och förbättrar den optiska kontrasten.

Säkerheten först

Etsa alltid under ett dragskåp med HF-kompatibla handskar och neutraliseringsmedel redo.

För kemisk etsning av titan I produktionsmiljöer ger automatiserade sprayetsare repeterbara resultat med ±0,5 µm djupkontroll. När du förbereder för SEM/EBSD tar en lätt vibrerande polering efter etsning bort ytavlastning samtidigt som kornkontrasten bevaras.

Vanliga frågor

F1: Vilket etsmedel avslöjar austenitkorngränser i 316L rostfritt stål utan överetsning?

Elektrolytisk etsning i 10 % oxalsyra vid 1,5 V DC under 45 sekunder avslöjar konsekvent austenitkorngränser och visar karbider som små gropar. För ett kemiskt alternativ, använd Glyceregia i 40 sekunder med försiktig svabbning.

F2: Varför lämnar Krolls reagens ibland en vit film på titan efter etsning?

Den vita filmen är typiskt titanoxifluorid eller ej avlägsnade reaktionsprodukter. Skölj omedelbart med varmt destillerat vatten (45°C) följt av ett 5-sekunders dopp i 10 % HNO₃ och skölj sedan igen. Att undvika vattentemperaturer under 20°C förhindrar filmbildning.

F3: Kan jag använda samma salpetersyra etsmedel för både rostfritt stål och titan?

Nej. Koncentrerad salpetersyra passiverar titan och hämmar etsning. För rostfritt stål kan en 5-20 % salpetersyralösning användas för rengöring men inte för mikrostrukturell etsning. Titan kräver HF-innehållande lösningar som Krolls reagens för att bryta det passiva lagret.

F4: Hur skiljer man på alfa-fall och vanliga alfakorn i titan?

Etsa med Krolls reagens i 15 sekunder; alfafallet visas som ett kontinuerligt, särdragslöst lager på ytan utan någon korngränsdefinition, medan bulk alfakorn visar tydliga trippelövergångar. Använd mikrohårdhetsverifiering (alfafallet är 30–50 HV hårdare).

F5: Vad är den idealiska hållbarheten för blandade titan etsmedel som innehåller HF?

HF-baserade etsmedel bryter ned polyetenbehållare och förlorar aktivitet på grund av kiselläckage från glas. Förvaras i PTFE- eller HDPE-flaskor; kassera efter 2 veckor för kritiskt arbete, eller 4 veckor för rutininspektion. Filtrera alltid före användning om den förvaras längre än 7 dagar.
