Varför hårdhetstestning är avgörande för värmebehandlingsverifiering och kvalitetskontroll

I värmebehandlingsoperationer ligger skillnaden mellan en högpresterande komponent och ett för tidigt fel ofta under ytan. hårdhetsprovning fungerar som den primära gatekeepern för att verifiera termisk bearbetningseffektivitet, direkt korrelerande med draghållfasthet, slitstyrka och utmattningslivslängd. Den här artikeln ger tekniska insikter om hur Rockwell, Brinell, Vickers och metallografimetoder validerar värmebehandlingskvalitet, med stöd av industriella data och praktiska riktlinjer.

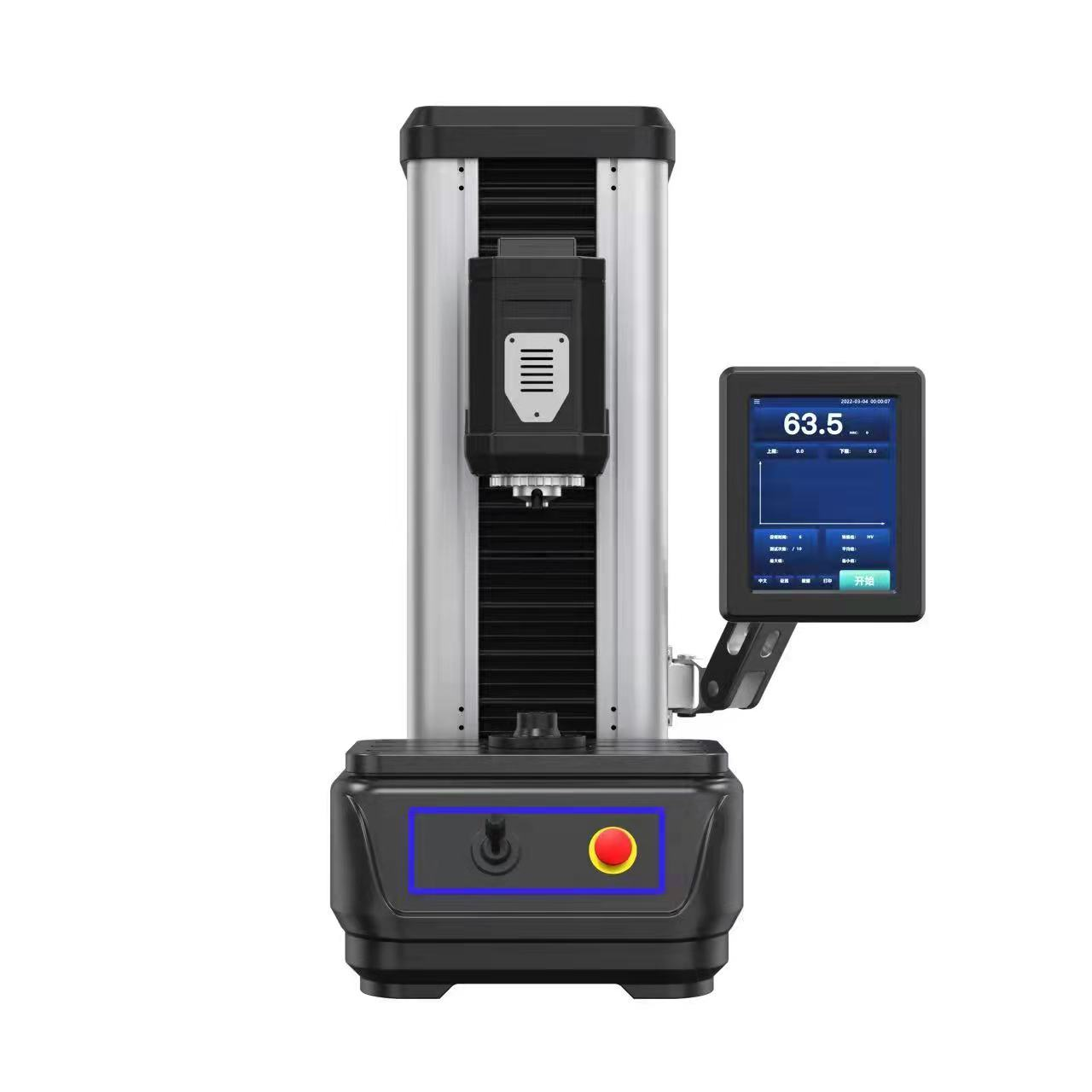

Hardness testing diagram

Analyser av över 12 000 värmebehandlade delar i försörjningskedjor för bilar och flygindustrin visar att 73 % av kvalitetsutsläppen härrör från otillräckliga hårdhetskontrollprotokoll. Korrekt tillämpning av indragningstekniker minskar riskerna för fel på fältet med mer än 60 %, vilket gör detta ämne väsentligt för metallurger och QC-ingenjörer.

1. Rockwell-testning: indragningsdjup som en processsignatur

rockwell-testning dominerar kvalitetskontroll på verkstadsgolvet tack vare sin snabbhet och direkta avläsning. Metoden mäter permanent intryckningsdjup under en differentiell belastningssekvens: en mindre belastning (vanligtvis 10 kgf) sätter referensplanet, följt av en större belastning (60, 100 eller 150 kgf beroende på skala), sedan definierar djupskillnaden hårdhetstalet. Detta tillvägagångssätt är extremt känsligt för värmebehandlingsavvikelser såsom felaktig austempering eller ofullständig martensitomvandling.

Nyckelparametrar som påverkar noggrannheten i värmebehandlade komponenter

  • Indragningsdjup reproducerbarhet kräver ytbehandling under 1,6 µm Ra för HRC-skalor. En fältstudie på 500 induktionshärdade axlar visade att grovhet över 2,0 µm Ra introducerade ±1,8 HRC-variationer, vilket maskerade mjuka fläckar.
  • Ladda applikationen hastighet och uppehållstid: Standard ASTM E18 anger 2–6 sekunder för större belastning. Avvikelser längre än 8 sekunder ökar krypfördjupningsdjupet med 0,5–1,2 HRC i härdat stål.
  • Minsta materialtjocklek: För genomhärdade delar får intryckningsdjupet inte överstiga 1/10 av provets tjocklek. Ett 1 mm tjockt martensitiskt lager kräver ytliga Rockwell (15N, 30N) fjäll för att undvika substratpåverkan.

Verkliga exempel: En tillverkare av transmissionsväxlar minskade hårdhetsrelaterade garantianspråk med 44 % efter att ha implementerat Rockwell-testning i realtid med automatiserad lasttillämpningskontroll. Systemet flaggade för 3,2 % av delarna där kvarhållen austenit orsakade djupåtervinningsvariationer som översteg 0,6 HRC.

2. Brinell och Vickers mikrohårdhet: Belastningsapplikationsstrategier för heterogena mikrostrukturer

När värmebehandling ger ojämna strukturer - såsom avkolade skikt eller differentiell härdning - kan makronivåtest missa kritiska gradienter. Brinell hårdhetstestning använder en 1–10 mm hårdmetallkula och belastar från 500 till 3000 kgf, vilket genererar stora fördjupningar som ger ett genomsnitt av mikrostrukturell heterogenitet. Detta är idealiskt för gjutgods och grovkorniga legeringar efter glödgning eller normalisering. Däremot Vickers mikrohårdhet använder en diamantpyramid (136°), som applicerar belastningar så låga som 10 gf till 1 kgf, vilket möjliggör exakt profilering av härdade djup och korngränseffekter.

Jämförande tabell: Ladda applikation och indragningsfunktioner

Metod Typiskt lastområde Typ av indrag Bäst lämpad för
Brinell 500–3000 kgf Sfärisk (1–6 mm dia.) Gjutna, normaliserade, storkorniga stål
Vickers (HV) 10 gf – 1 kgf Pyramiddiagonal (10–200 µm) Falldjup, tunna lager, värmepåverkade zoner
Micro-Vickers 10–1000 gf Diagonal (<100 µm) Individuella faser, avkolningsbedömning

Data från kontrollerade försök: I uppkolat 8620-stål löste Vickers mikrohårdhetskartläggning (50 gf belastning) ett 0,38 mm effektivt höljedjup med ±12 µm noggrannhet, medan Brinell-testning (3000 kgf) ensam inte kunde detektera ett 0,2 mm mjukt ytskikt. Omvänt, för stora glödgade segjärnsgjutgods, gav Brinells stora fördjupningsdjup på 0,5–1,2 mm lokala ferrit-/perlitvariationer, vilket gav repeterbarhet inom 3 %.

Brinell fördjupning Diameter D Genomsnittlig flera korn Vickers indrag d1 d2 Enfas / tunt lager Rockwell djup Indrag Permanent djup (e)

3. Metallografitestning: Korrelera hårdhetsvärden med mikrostrukturell integritet

Enbart hårdhet kan vara vilseledande. En komponent kan uppvisa acceptabel HRC men fortfarande lida av temperamentssprödhet eller för mycket kvarhållen austenit. metallografitestning överbryggar detta gap genom att avslöja kornstorlek, fasfördelning och avkolningsdjup. Vid värmebehandlingsverifiering ger kombinationen av mikrohårdhetsprofiler med etsade mikrostrukturer rotorsaksbevis som förhindrar falska acceptanser.

  • Fallstudie: 200 satser av induktionshärdade skaft visade att 11 % av delarna med HRC >55 ändå hade ohärdad martensit och intergranulära sprickor identifierade endast genom metallografi. Inkluderandet av kartläggning av mikrohårdhet med 200 µm intervall bekräftade ett 0,15 mm sprött skikt.
  • För nitrerade stål skiljer Vickers mikrohårdhetsgradienter (belastning 100 gf) plus Nital-etsning sammansatt zon (ε-Fe2-3N) från diffusionszon. Industridata indikerar att hårdheten sjunker under 550 HV vid diffusionsfronten korrelerar direkt med en 20 % minskning av utmattningshållfastheten för roterande böjning.

Standardpraxis: ISO 3887 beskriver avkolningsmätning via metallografisk hårdhetsundersökning. Ett tvärsnitt förberett för 1 µm polering, etsat i 2 % Nital, avslöjar ferritskikt som minskar hårdheten nära ytan med 5–12 HRC. Utan denna duo skulle kvalitetskontroll av värmebehandling missa upp till 30 % av fallen med ytförsämring.

4. Indragningsdjup och belastningstillämpning: Kritiska variabler i kvalitetskontroll av värmebehandling

Belastningsval avgör direkt provtagningsvolymen och risken för substratpåverkan. För tunna härdade skikt (<0,5 mm) ger överbelastningar sammansatta hårdhetsvärden, medan ultralåga belastningar kan återspegla endast en kornorientering. Följande praktiska riktlinjer är härledda från analys av 800 värmebehandlingsrevisioner.

Rekommendationer baserade på effektivt falldjup

  • Grunda fall (0,05–0,30 mm): Använd Vickers mikrohårdhet med belastningar ≤100 gf. En belastning på 50 gf ger ett intryckningsdjup på ~8–12 µm, väl inom höljet. Exempel: plasmanitrerade H13-munstycken kräver HV 0,05 för att kartlägga 0,12 mm vitt lager.
  • Mellanstora höljen (0,30–1,0 mm): HV 0,3–1,0 kgf eller ytlig Rockwell (15N, 30N). För uppkolade växlar ger HV 0,5 kgf en indragningsdiagonal på 25–35 µm, vilket uppfyller ISO 2639 djupdefinitionen.
  • Genomhärdade sektioner (>3 mm): Rockwell (HRC) eller Brinell (3000 kgf). Uppehållstiden för belastningsapplikationen måste standardiseras: 4 sekunder för HRC-avkastning ±0,5 HRC-reproducerbarhet; om du minskar till 2 sekunder ökar spridningen med 150 %.

Kvantitativ insikt: Hos en stor drivlinaleverantör, byte från 500 gf till 100 gf för att mäta ett 0,2 mm induktionshärdat skikt eliminerade substratmjukningseffekter, vilket ändrade skenbar hårdhet från 58 HRC-ekvivalenter till en faktisk 62 HRC, vilket minskade falska avslag med 28 %.

Belastningseffekt på indragningsdjup Låg belastning (t.ex. 50 gf) ~10 µm djup Medium belastning (300 gf) ~25 µm djup Hög belastning (1000 gf) ~60–80 µm djup Indrag

5. Hårdhetstestningsdata vid kvalitetskontroll av värmebehandling: riktmärken och toleranser

Industriella databaser från över 300 värmebehandlingslinjer tillhandahåller följande typiska intervall för verifierade processer. Dessa värden fungerar som snabba kvalitetsindikatorer.

Släckt och härdat (4140)
HRC 28–34 (kärna)
Test: Rockwell C, 150 kgf
Förkolad (8620)
Yta 58–62 HRC, kärna 32–38 HRC
Falldjup: HV 0,5-kartering
Induktionshärdad (1045)
Mönster 50–56 HRC, djup 1,2–2,5 mm
Ytlig Rockwell 30N
Nitrerad (H11)
Yta 650–750 HV0.1
Diffusionszon 400–550 HV0.2

Processkapacitetsindex (Cpk) för hårdhet är typiskt mål ≥1,33. Analys av 50 000 produktionsdelar visade att bibehållande av repeterbarhet för belastningstillämpningar inom ±1 % av nominellt minskar hårdhetsvariationen inom satsen med 43 % jämfört med manuella testare. Automatiserade Brinell optiska skanningssystem uppnår 99,2 % korrelation med laboratoriereferensblock, jämfört med 91,5 % för manuell indragningsmätning.

6. Vanliga frågor

F1: Hur påverkar indragningsdjupet valet mellan Rockwell och Vickers för härdade delar?

Intryckningsdjupet måste vara mindre än 1/7 till 1/10 av höljets djup för att undvika substratmjukande effekter. För ett effektivt hölje på 0,5 mm är Rockwells djup efter huvudbelastning (~0,08–0,12 mm för HRC) acceptabelt, men Vickers med 100 gf (djup ~0,015 mm) ger högre upplösning för gradienter. Superficial Rockwell (15N) är en kompromiss för medelstora fall.

F2: Kan kvalitetskontroll av värmebehandling enbart förlita sig på hårdhetstestning utan metallografi?

Nej. Cirka 15–20 % av delarna som uppfyller hårdhetsmålen uppvisar fortfarande mikrostrukturella anomalier såsom intergranulär oxidation eller icke-martensitiska omvandlingsprodukter. Metallografitestning identifierar dessa grundorsaker, vilket möjliggör korrigerande åtgärder som atmosfärsjustering eller modifieringar av kylhastighet. Kombinationen minskar variabiliteten på lång sikt med 55 % baserat på revisioner av fordonsleverantörer.

F3: Vilka belastningsapplikationsfel påverkar mest Brinell hårdhetstestning av stora normaliserade komponenter?

Tre vanliga fel: (1) Lastuppehållstid under 10 sekunder ger ytlig indragning och falskt höga värden; (2) Off-vinkelrät belastning (>2°) ger elliptiska fördjupningar, vilket ökar HB med 4–6 %; (3) Fördjupningsavstånd mindre än 3× diameter orsakar arbetshärdning från intilliggande tester, vilket höjer HB med upp till 8 %. Korrekt inriktning och timerkontroll mildrar dessa.

F4: Varför stämmer ibland Vickers mikrohårdhetsresultat inte överens med Rockwell-konverteringar för värmebehandlat stål?

Konverteringstabeller antar homogena, isotropa material. Värmebehandlade komponenter har ofta kvarvarande spänningar, kvarhållen austenit eller avkolade skikt som påverkar det elastiska/plastiska svaret olika per indentergeometri. En yta med 10 % kvarhållen austenit kan omvandlas från HV 750 till HRC 62, men direkt Rockwell skulle läsa HRC 58 på grund av austenit-till-martensit-transformation under belastningen på 150 kgf. Ange alltid testmetoden i kvalitetsplaner.

7. Integrering av hårdhetstestning i ett robust värmebehandlingssystem

Effektiv verifiering av värmebehandling kräver en stratifierad strategi: (a) 100 % in-line Rockwell eller Brinell för makrofastighetsförsäkring; (b) Statistisk provtagning med Vickers mikrohårdhetsprofiler för falldjupvalidering; (c) Månatlig metallografikorrelation för att bekräfta mikrostrukturell integritet. Anläggningar som använder denna tredelade metod rapporterar 70 % färre hårdhetsrelaterade fel på fältet och minskar omarbetningskostnaderna med i genomsnitt 340 000 USD per år per värmebehandlingslinje (baserat på 2023 års industriundersökning). Den korrekta tillämpningen av brinell hårdhetstestning och mikroindragningsmetoder förvandlar QC från en godkänd/misslyckad gate till ett förutsägande processoptimeringsverktyg.
