BGA provförberedelseplan

28-10-2025

När elektroniska produkter fortsätter att utvecklas mot miniatyrisering och högdensitetsintegration, har ball grid array (BGA)-förpackningar blivit kärnförpackningsformen för enheter som smartphones och flygsystem på grund av dess förmåga att uppnå hög I/O-stiftdensitetsanslutningar. Även om lödfogarna mellan BGA och kretskort (PCB) är av liten storlek (med diametrar som vanligtvis sträcker sig från 0,3 till 0,8 mm), är de avgörande noder som upprätthåller elektrisk signalledning och mekanisk strukturstabilitet. Deras kvalitet avgör direkt den långsiktiga tillförlitligheten hos elektroniska enheter. Därför har PCBA-skivningsanalys blivit kärnmetoden för att inspektera BGA-lödfogens kvalitet.

Denna analys fokuserar på att upptäcka följande tre typer av indikatorer:

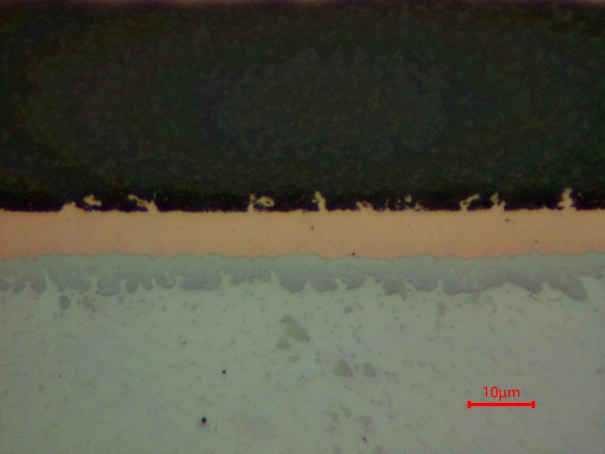

IMC-lager: I allmänhet är tjockleken 2-5 μm. Ett alltför tjockt skikt kan orsaka termiska cyklingssprickor, och ett okontinuerligt skikt kan ha en risk att lossna;

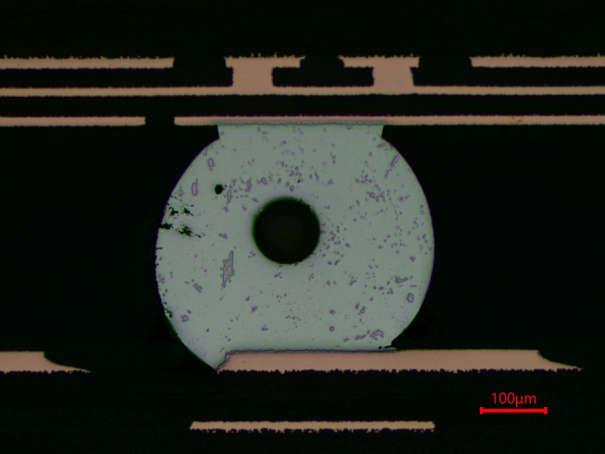

Lödfogshåligheter: Orsakad av otillräcklig avdunstning av flöde, med en andel som överstiger 15% kommer att minska värmeledning och belastningskapacitet, eller orsaka signalavbrott;
Gränssnittsprickor: Utlöst av termisk/mekanisk påfrestning kommer de att bryta strömmen och är en viktig orsak till att utrustningen fryser och dödliga haverier.

PCBA-skivningsanalys kan exakt spåra kvaliteten på lödfogar och används inte bara för massproduktionsscreening utan också för felplaceringshjälp, vilket fungerar som kärnstödet för att säkerställa funktionalitet och integritet hos elektroniska enheter.

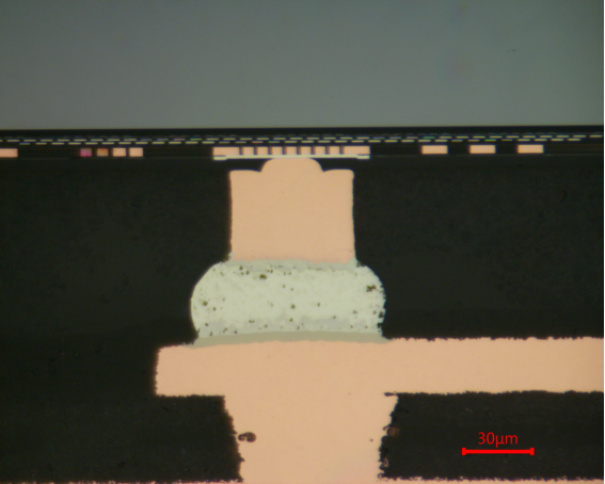

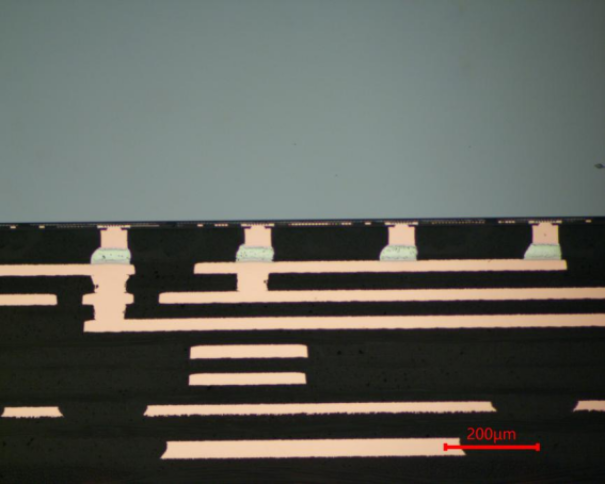

Här är ett exempel på en BGA-provberedningsplan för en lödfog som är cirka 80 μm stor. Se följande plan för din referens:

1️⃣ : Använd P1200 metallografiskt sandpapper för att polera till målpositionskanten

2️⃣ : Använd P2000 metallografiskt sandpapper för att polera till målpositionen

3️⃣ : Använd SC-JP polerduk och 3 μm diamantpolervätska för polering.

4️⃣ : Använd ET-JP polerduk och 1 μm diamantpolervätska för polering.

5️⃣ : Använd ZN-ZP polerduk och SO-A439 50 nanometer silika polervätska för slutlig polering.
