Effektivt förberedelseschema för PCB-prover

18-11-2025

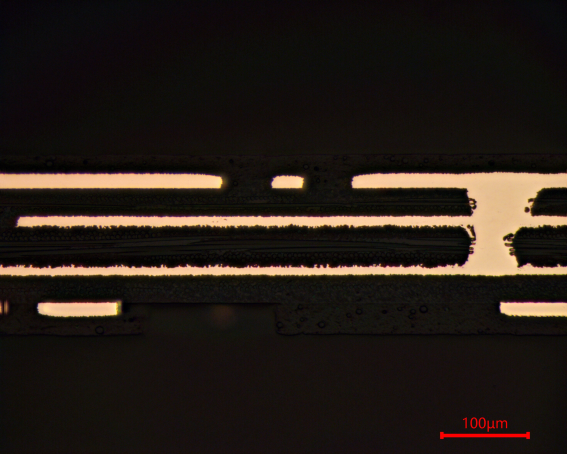

Som bärare av elektronisk tillverkning avgör den interna strukturella kvaliteten hos PCB direkt slutprodukternas tillförlitlighet. Metallografisk sektionstestning är det mest robusta "kvalitetsperspektivverktyget" i PCB-industrin, och låser upp den "dolda sanningen" om kretskort steg för steg - från provtagning, montering, slipning, polering till mikroskopisk observation.

Oavsett om det är bindningskraften mellan skikten hos flerskiktsskivor, enhetligheten hos elektroplätering av genomgående hål, mikrostrukturen hos lödfogar eller avskalningstillståndet hos substrat och kopparfolier, kan metallografiska sektioner presentera dem exakt.

För PCB-företag är denna testning inte bara ett strikt krav för att uppfylla standarder utan också ett centralt sätt att optimera produktionsprocesser och förbättra produktutbytet. Genom metallografisk sektionsanalys kan kärnpunkten av problem vid borrning, laminering, galvanisering och andra processer snabbt lokaliseras, vilket gör kvalitetskontrollen målinriktad.

En liten sektion innehåller säkerhetsresultatet för elektroniska produkter. Att göra ett bra jobb i metallografisk sektionstestning är att bygga den första försvarslinjen för PCB-kvalitet!

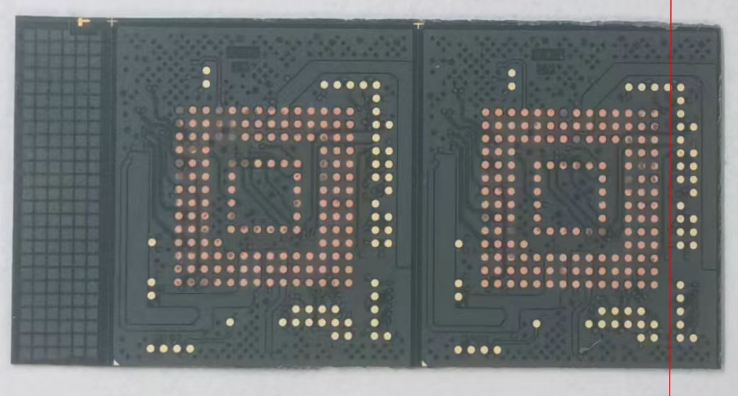

För effektiv beredning av PCB-prov används P400 metallografiskt sandpapper för grovslipning och POS-skiva används för finslipning. Följande schema delas som referens:

1. Slipa till kanten av målpositionen med P400 metallografiskt sandpapper;

2.Slipa till målpositionen med POS-skiva 9μm PD-WT poleringsupphängning;

3.Polera med SC-JP polerduk 3μm PD-WT poleringsupphängning;

4.Polera med ET-JP polerduk 1 μm PD-WT poleringsupphängning ;

5.Utför slutlig polering med ZN-ZP polerduk SO-A439 50nm silika poleringssuspension .
