Mikrostrukturell studie av kallmonterad AZ31 magnesiumlegering via precisionspolering- Trojan (Suzhou) material technology Co., Ltd.

Mikrostrukturell studie av kallmonterad AZ31 magnesiumlegering via precisionspolering

20-05-2025

AZ31 magnesiumlegering är en typisk deformerad magnesiumlegering. Med magnesium som matris ger den legeringen den grundläggande egenskapen för låg densitet, vilket ger AZ31 magnesiumlegering en betydande fördel i lätta applikationer. Med sin höga duktilitet, hög värmeledningsförmåga och god elektromagnetisk skärmning, används den i stor utsträckning i strukturella komponenter i flyg-, fordonsdelar, elektroniska produkter och andra fält.

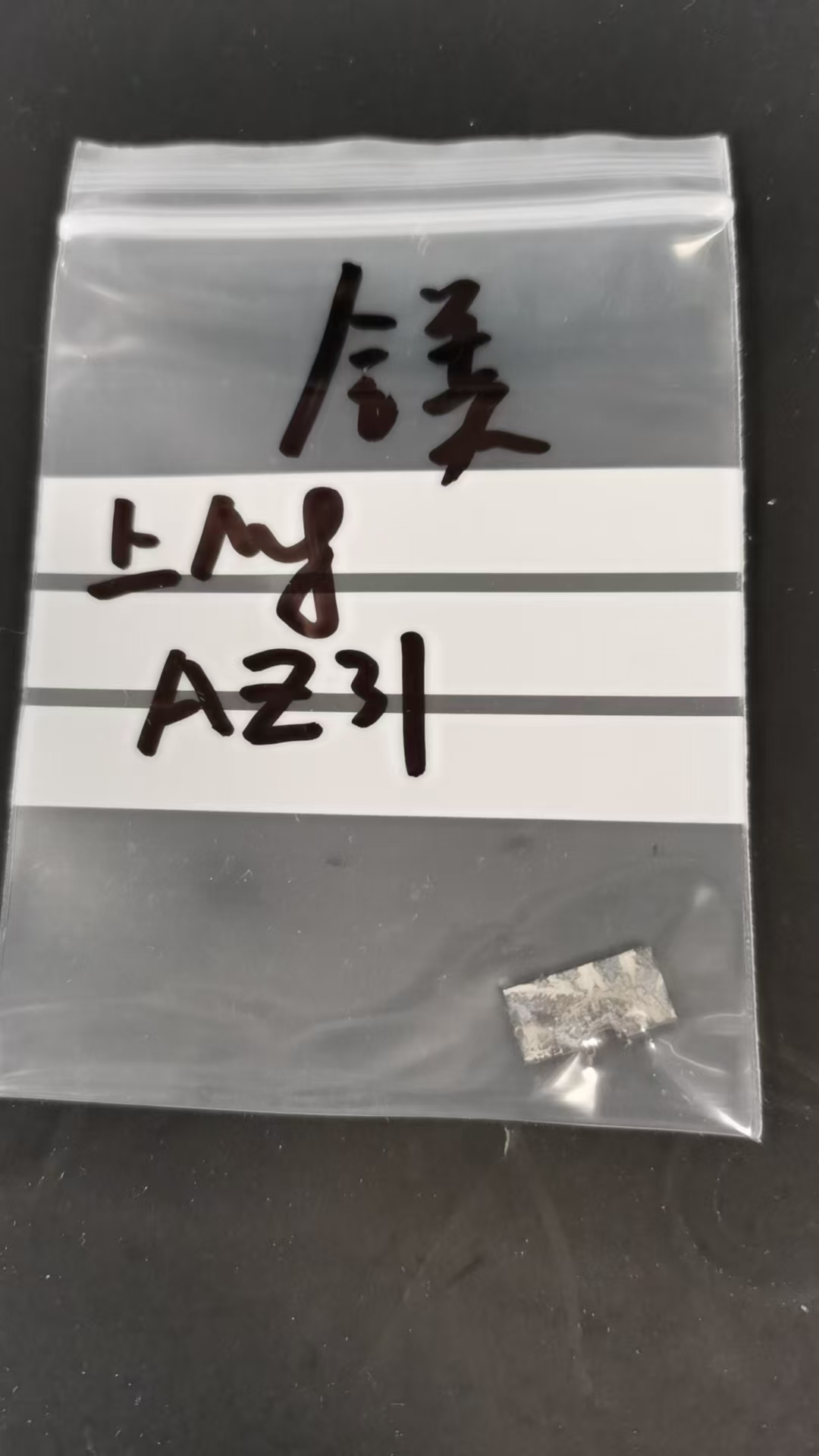

Nu är de tunna plattorna i AZ-magnesiumlegeringen (Al%: 2,5-3,5, Zn%: 0,6-1,4, Mn%: 0,2-1,0 och de återstående Mg) polerade och samplade.

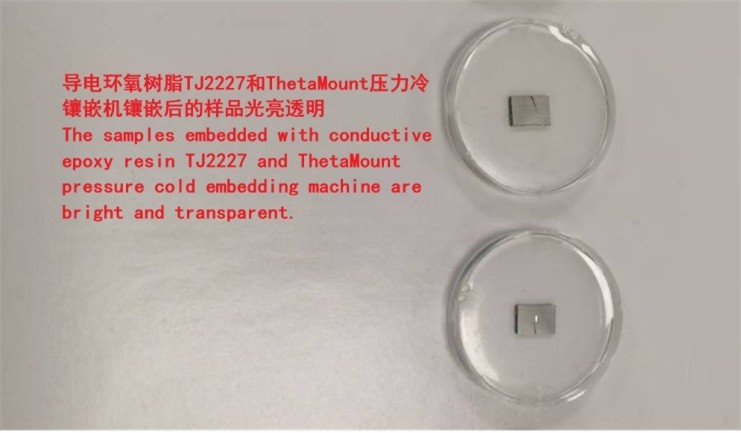

Provet har skurits i små bitar och direkt inbäddat med TJ2227 ledande epoxiharts och tetamount -tryck kall monteringsmaskin för efterföljande SEM -observation. Sedan framställs provet på Alpha208-dubbelkontrollen dubbel-skivslipning och poleringsmaskin. De specifika stegen är följande:

1. För ytslipning med kiselkarbidsandpapport P800/P1200/P2000, för att förhindra montering bör vax appliceras på sandpapperets yta. Slipa med ett litet kraftvärde och skölj med alkohol efter varje pass.
2. Grovpolering utförs med hjälp av YS-poleringsduk och vattenfri 3-mikron diamantpoleringssuspension.
3. Fin polering utförs med hjälp av ET-poleringsduk och vattenfri 1-mikron-aluminiumoxidpoleringssuspension.

Observerad med ett MN80 -metallografiskt mikroskop var ytan på det polerade provet smidig och sprickriktningen var tydligt synlig. Den svarta granulära fasen var en hård förstärkningsfas. Den specifika kompositionen måste fortfarande analyseras av efterföljande SEM EDS.
