Polering och mikroskopisk karakterisering av guldlegeringsark för mikroelektronisk förpackning

Guldlegeringsark hänvisar i allmänhet till tunna plåtmaterial gjorda av guldlegering som används för anslutning, fixering eller förpackning av elektroniska komponenter, etc. På grund av den extremt höga elektriska konduktiviteten används god värmeledningsförmåga, hög kemisk stabilitet, god flexibilitet och duktilitet efter guldlegeringen.

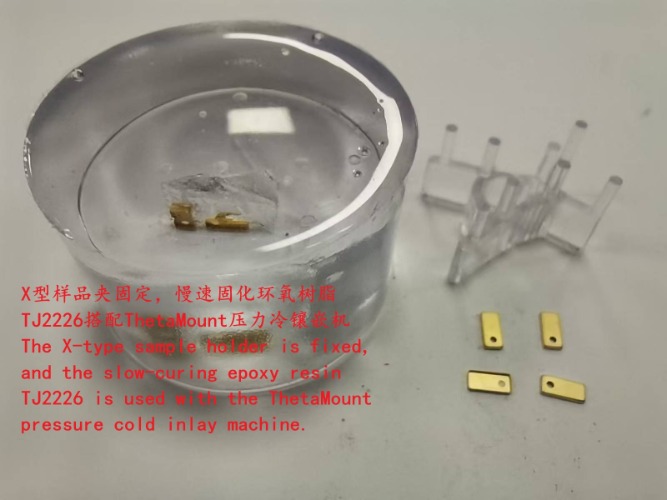

För att mäta tjockleken på beläggningen på guldlegeringen är de nu polerade för provberedning: Eftersom provstorleken är mycket liten och lätt i vikt, för att förhindra att provet flyter i det flytande epoxihartset, används en X-typprovhållare för fixering.


Transparent långsam curing epoxiharts TJ2226 kombineras med thetamount-tryck kallt inbäddningsmaskin för kall inbäddning, och sedan utförs provberedning på Alpha 208 dubbelkontroll med dubbla skivor. De specifika stegen är följande:
1. Plant slipning med kiselkarbid sandpapper P800/P1200/P2000
2. Grovpolering med YS-poleringsduk 3-mikron diamantpoleringssuspension
3. Efterbehandling med ET-poleringsduk 1-mikron aluminiumoxidpoleringssuspension

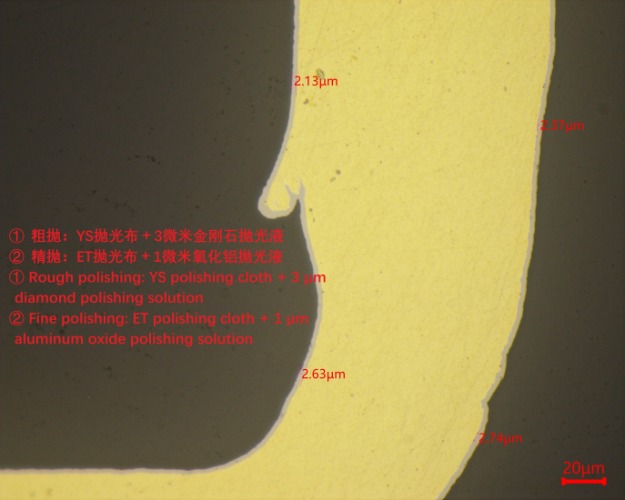

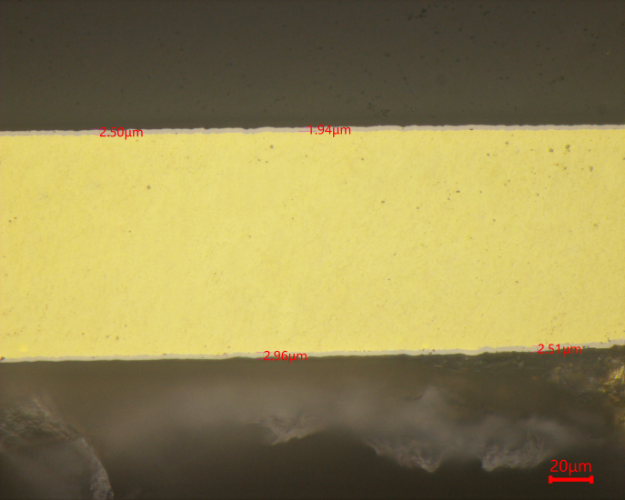

Observation utförs med användning av MN80-metallografiskt mikroskop, och när den förstoras till 500 gånger kan den grå beläggningen på provytan tydligt ses, med en tjocklek av 2-3 μm. Guldbeläggningen måste förstoras till en högre förstoring på SEM -skanningselektronmikroskopet för att vara synlig.
