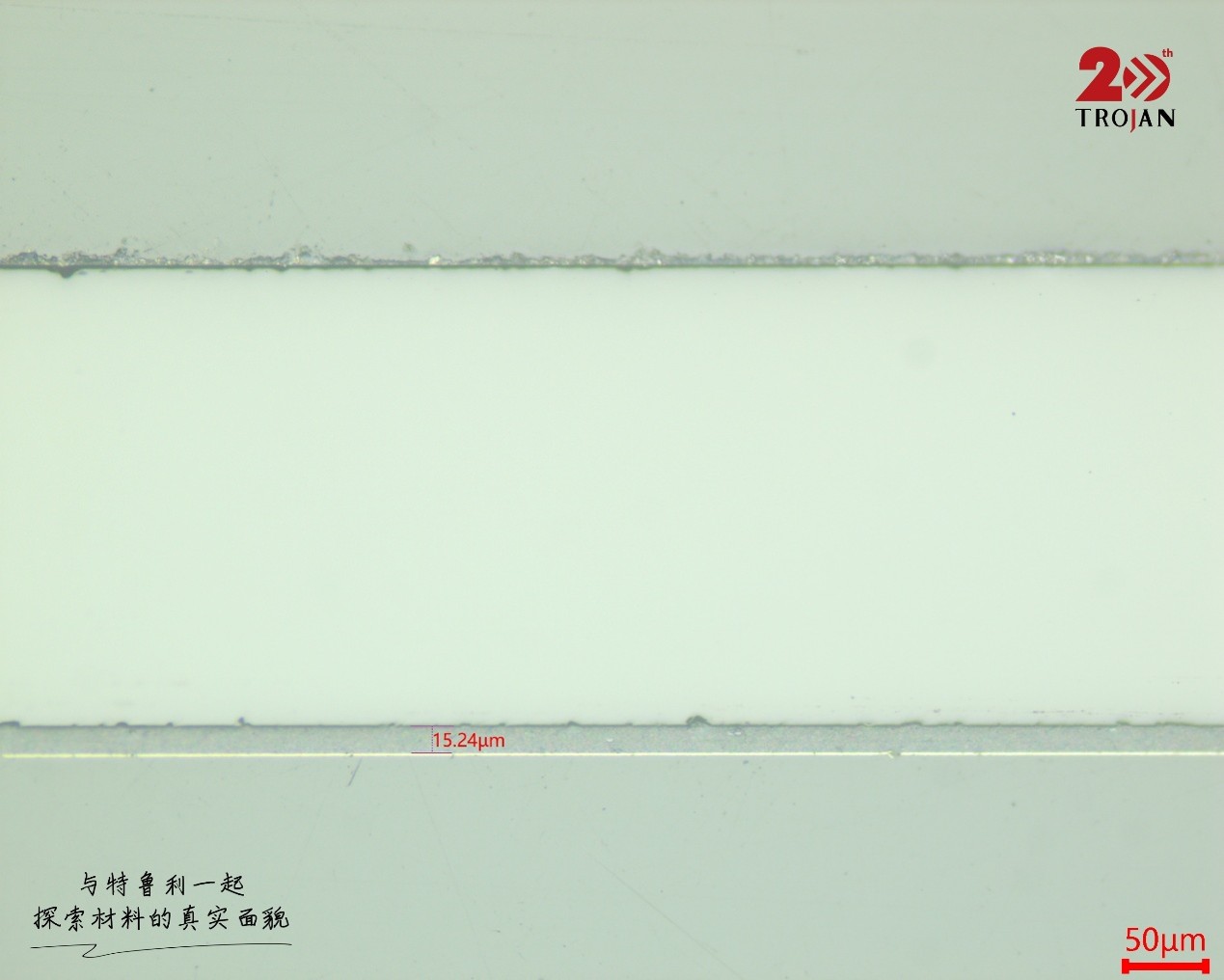

För belagda safirkomponenter som används i optiska applikationer och precisionsapplikationer används ofta metallografisk tvärsnitt för att utvärdera beläggnings- och bläckskiktets tjocklek, gränssnittskvalitet och övergripande integritet.
Utmaningen är förberedelser
Tunna beläggningar kan lätt drabbas av kantflisning, delaminering, avdragning eller avrundning under skärning och polering, vilket gör det slutliga tvärsnittet svårt att mäta exakt.
Metodik och steg

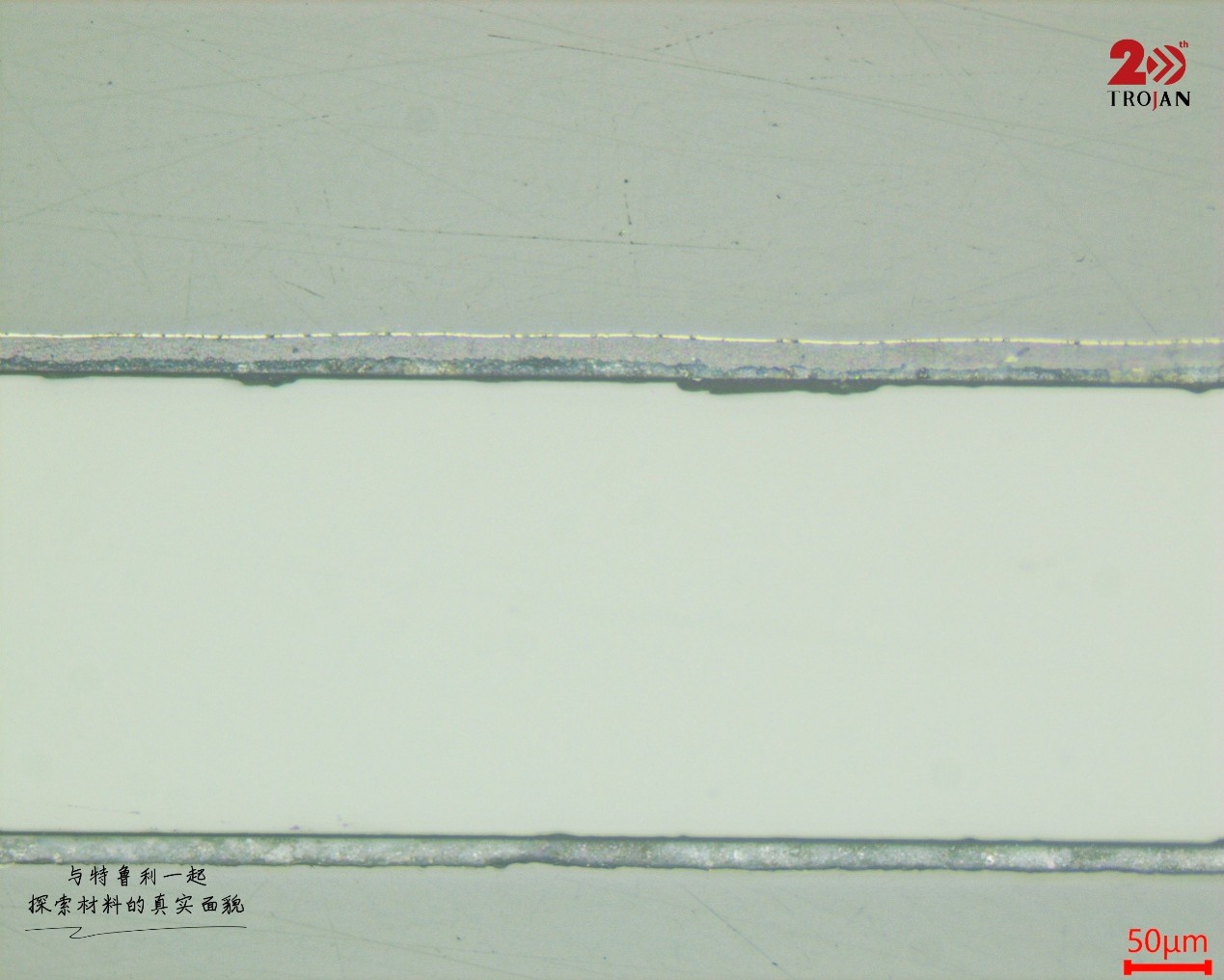

För detta prov använde vi precisionssektionering med låg hastighet och kall montering för att minimera mekaniska och termiska skador, följt av en gradvis slip- och poleringsprocess:
- DiaRe P400 diamantslipskiva för initial slipning
- POS finslipskiva 9 um PD-WT polykristallin diamantsuspension
- SC vit sidenputsduk 3 um PD-WT polykristallin diamantsuspension
- SC vit silkespolerduk 1 um PD-WT polykristallin diamantsuspension för finpolering
Resultat och slutsats

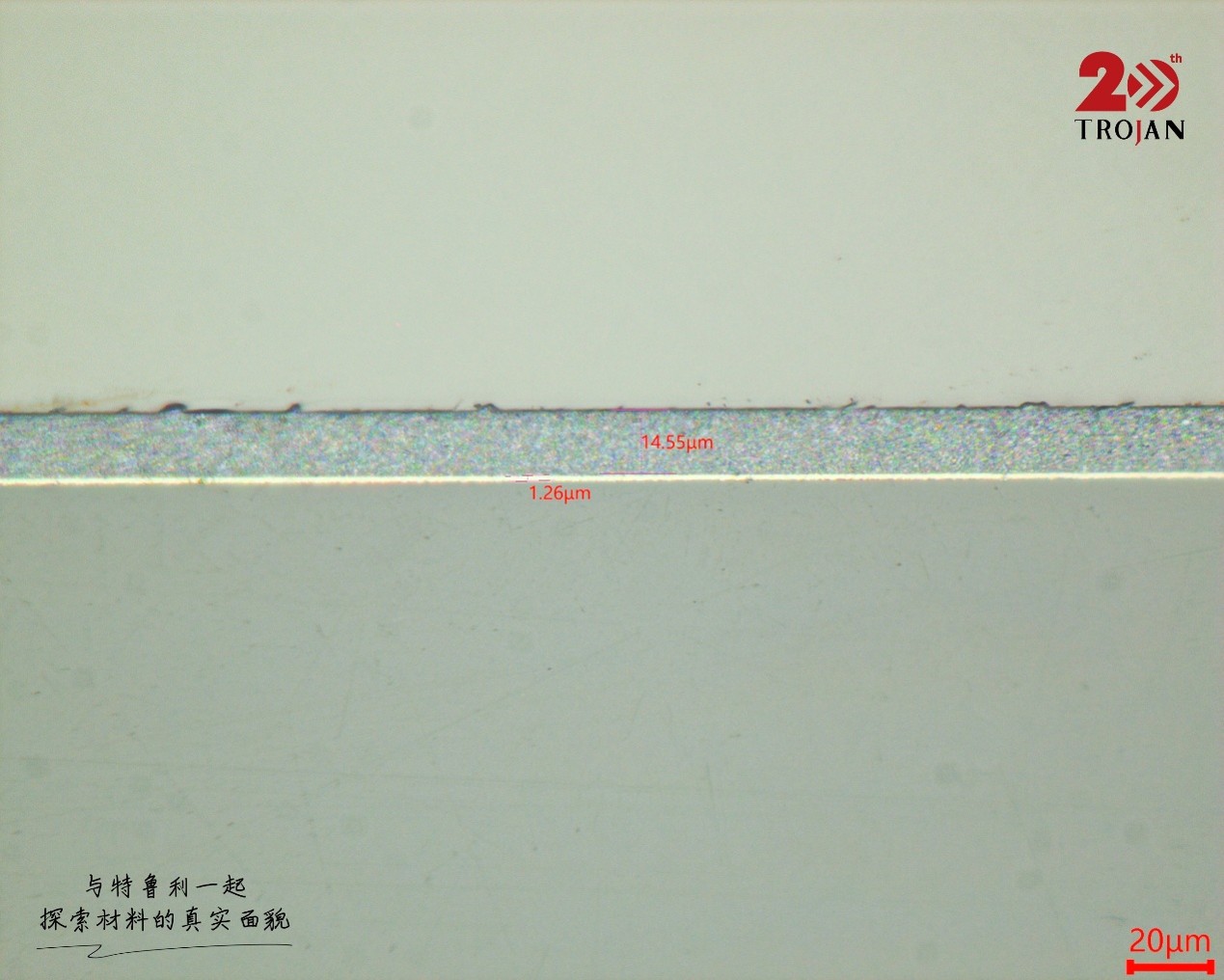

För belagda prover som detta räcker det inte med en bra yta – att bevara den verkliga beläggningskanten är det som gör tjockleksmätning tillförlitlig.
