Sök
+86-138-1482-9868 +86-512-65283666

Nyheter

Hem / Nyheter / Kunskap / SPCC-tvärsnitt: vid bildande av fel börja från mikrostrukturen

Hem / Nyheter / Kunskap / SPCC-tvärsnitt: vid bildande av fel börja från mikrostrukturen

SPCC-tvärsnitt: vid bildande av fel börja från mikrostrukturen

Sprickbildning, delaminering eller spröd brott under stansning och bockning av SPCC kallvalsat stål kan inte alltid förklaras av dimensioner eller konventionella dragegenskaper.

SPCC cross-section microstructure detail

Tvärsektionsmetallografi kan avslöja vad rutininspektionen kan missa - såsom grova korn, överdriven bandning, karbidaggregering eller rullningsinducerade mikrosprickor som kan minska formbarheten och bidra till oväntade fel.

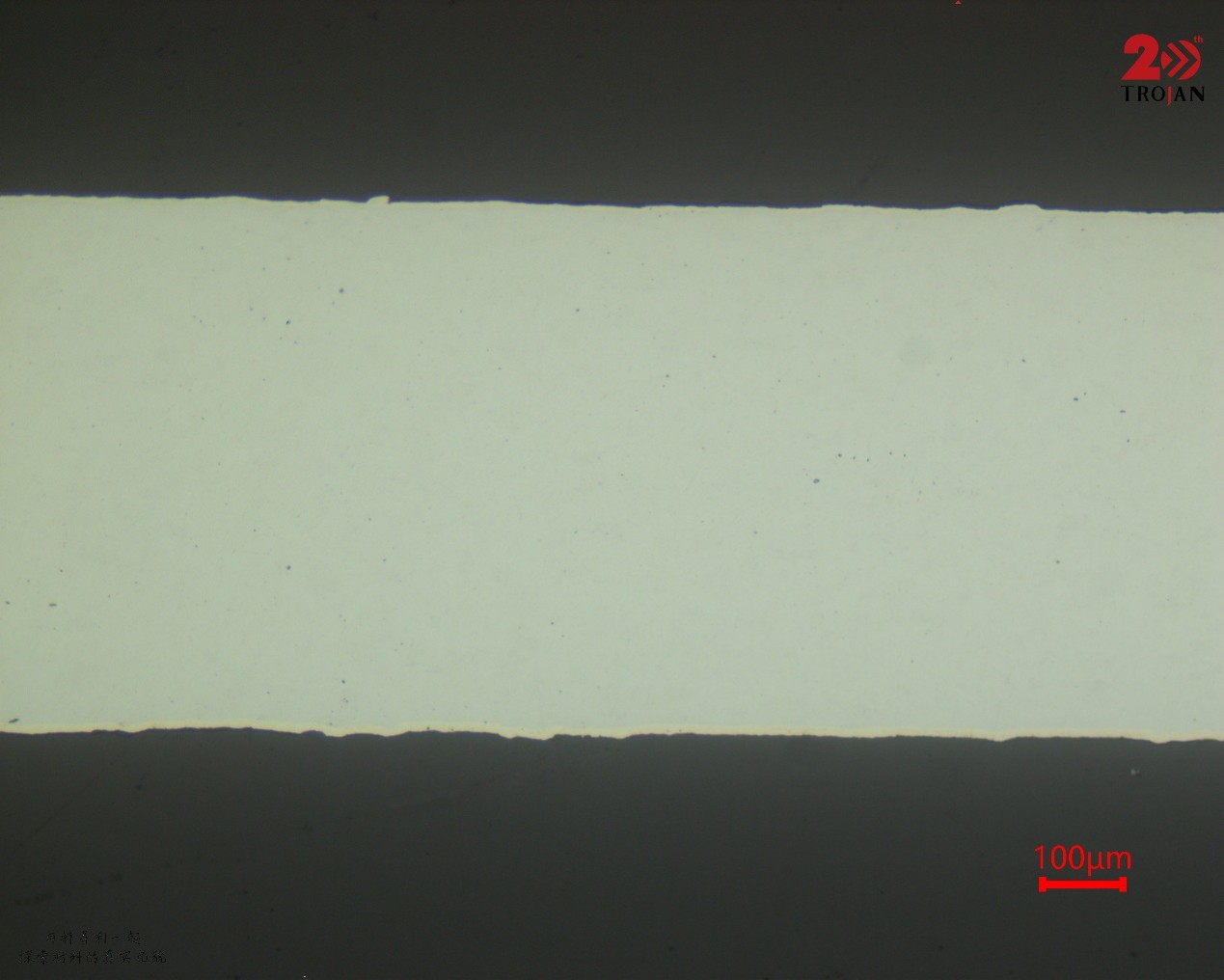

SPCC full thickness cross-section view

Provberedningsprocedur

För detta SPCC-prov använde vi följande förberedelseväg:

  • TJ2226 kallmonteringsharts
  • P400 MET-SP SiC slippapper med vatten
  • POS finslipskiva 9 μm PD-WT polykristallin diamantsuspension
  • SC-JP vit silkespolerduk 3 μm PD-WT polykristallin diamantsuspension
  • ZN-ZP svart polerduk av polyuretan 0,05 μm SO-A539 polerupphängning

Slipning och polering utfördes med den automatiska slipmaskinen och polermaskinen Alpha-610.

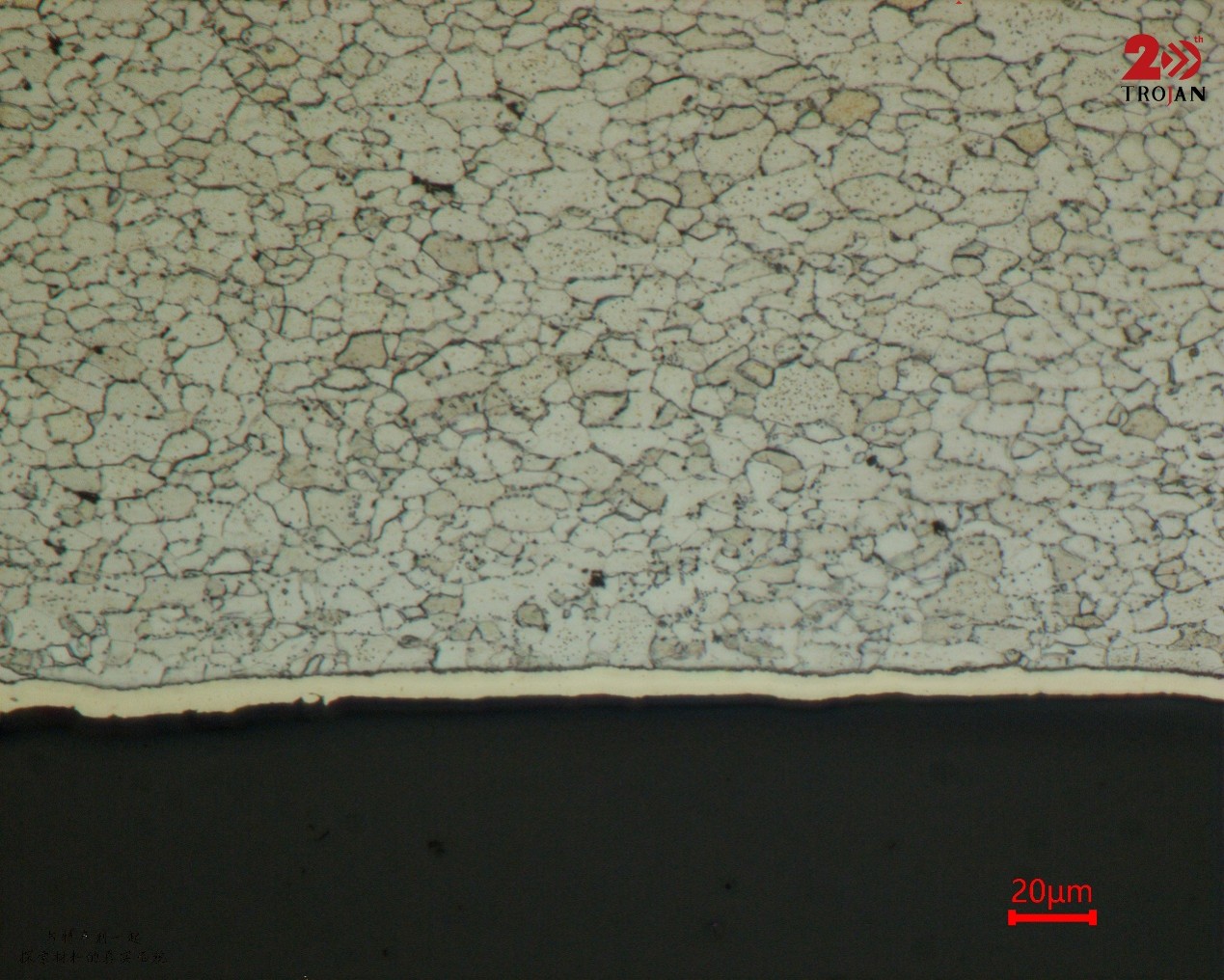

SPCC polished and etched grain structure

Slutsats och kvalitetskontroll

Ett väl förberett tvärsnitt ger en mycket tydligare grund för att utvärdera mikrostruktur, spåra formningsfel och verifiera processkvalitet.

#Metallografi #SPCC #Fejlanalys #Kvalitetskontroll #SamplePreparation #Stål

PREV：Förberedelse av safirbeläggning: att skydda lagret är den verkliga utmaningen
NEXT：Metallografisk provförberedelse för kopparsamlingsskenor

Rekommenderad
