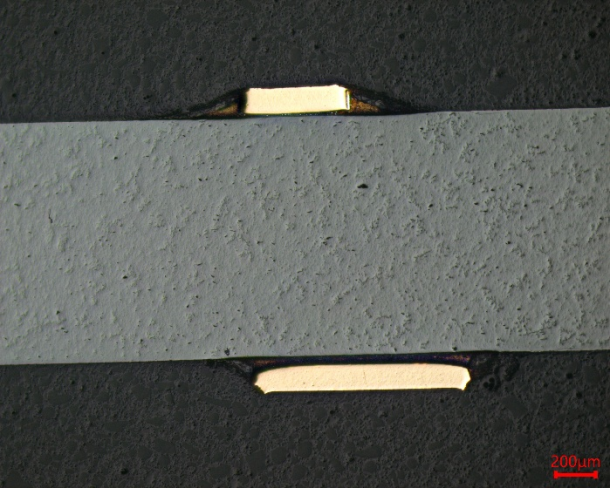

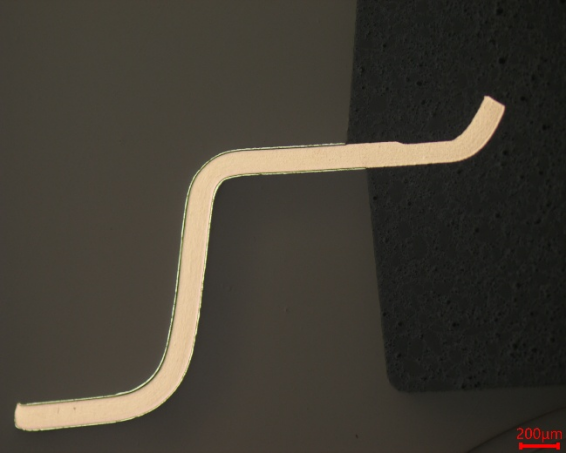

Schottky-diod metallografisk förberedelse

Baserat på metall-halvledarövergången som bildar en Schottky-barriär leder Schottky-dioder elektricitet genom majoritetsbärare utan minoritetsbärvågslagringseffekt. Deras främsta fördelar inkluderar ultralågt framåtspänningsfall (0,2–0,45V), extremt snabb växlingshastighet (ns-nivå) och låg effektförlust.

När den är framåtspänd minskar barriären för snabb elektronledning; vid omvänd förspänning ökar barriären för att effektivt kontrollera läckströmmen.

Med utmärkta prestanda används de i stor utsträckning i lågspännings- och högfrekventa scenarier: likriktning och frihjulning i byte av strömförsörjning och DC-DC-omvandlare för att förbättra effektiviteten och minska värmegenereringen; detekterings- och blandningsanordningar i RF-kretsar, anpassade till 5G- och mikrovågskommunikation; används också i PV anti-reverserad laddning, batteri anti-revers anslutning, bil OBC, LED-drivrutiner, etc.

I framtiden kommer material med stora bandgap som SiC och GaN att bryta igenom flaskhalsarna för spänning och temperatur hos kiselbaserade enheter. SiC Schottky-dioder har använts i stor utsträckning i nya energifordon och högspännings-PV-växelriktare. Allt eftersom enheterna utvecklas mot högspänning, hög temperatur och integration, accelererar inhemsk substitution, med en växande efterfrågan inom snabbladdning, datacenter, smarta nät och andra områden – med breda marknadsutsikter.
