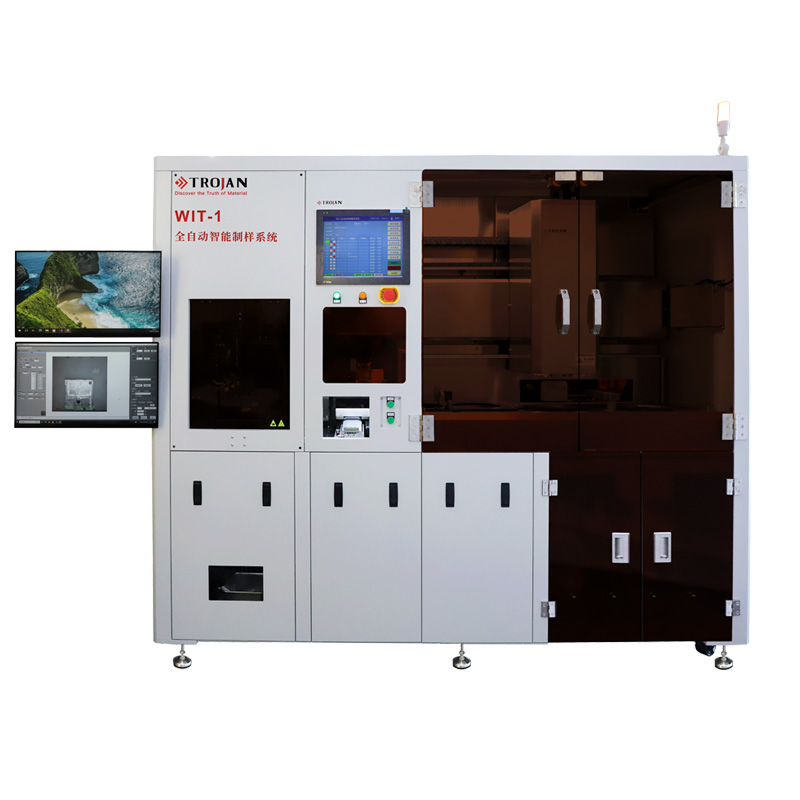

WIT-1 helautomatiskt intelligent provberedningssystem

Det helautomatiska intelligenta provberedningssystemet WIT-1 är speciellt utvecklat för tvärsnittsdetektering i industrier som halvledare och PCB... Det kan användas för exakt positioneringsdetektering och analys av PCB-hål, koppar, lödfogar och tennkulor. Den använder en högupplöst CCD-kamera för att bestämma slippositionen, vilket gör att den automatiskt kan slutföra processer som grovslipning, finslipning, finpolering och rengöring.

Funktioner:

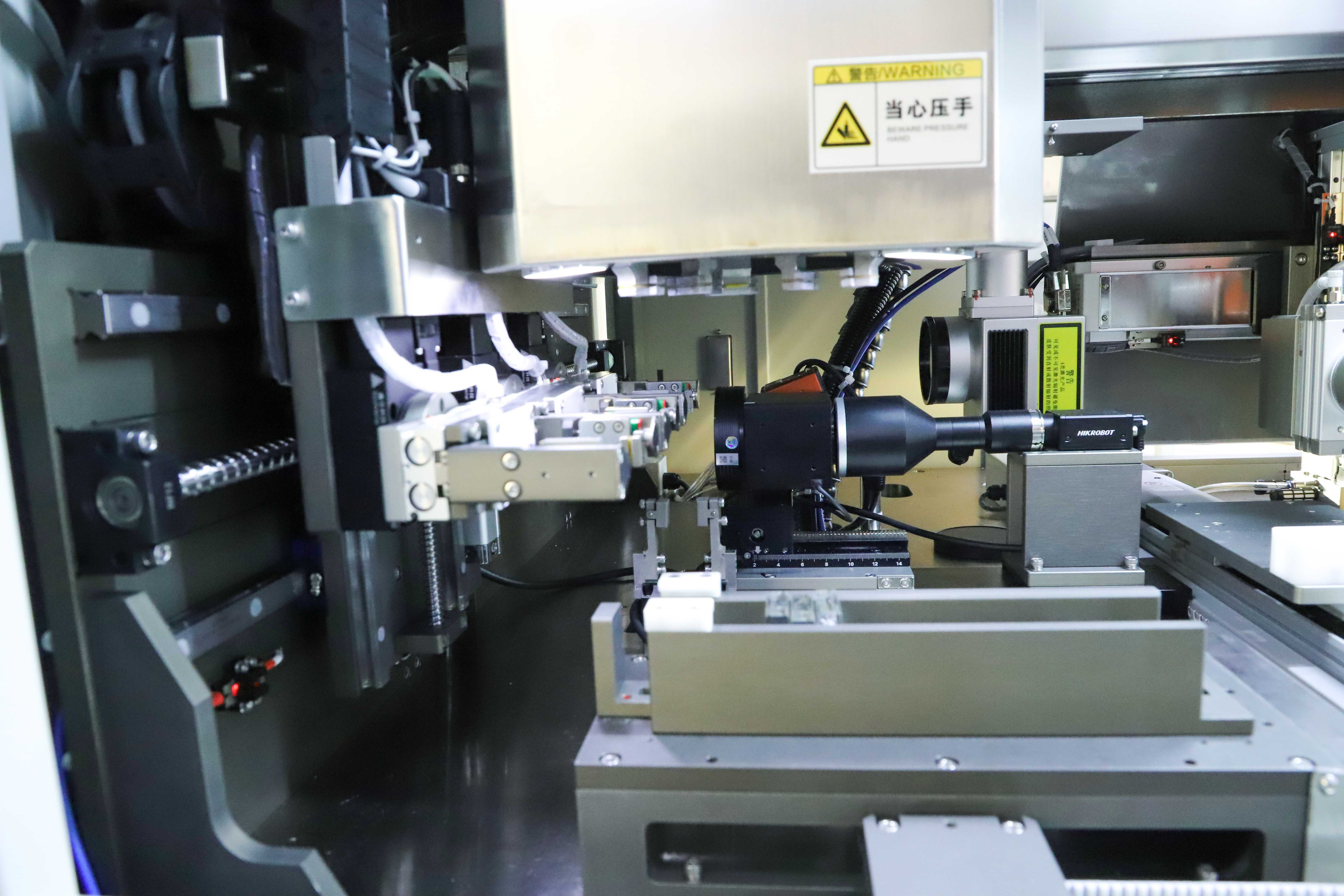

1）Högprecisions CCD-lins för provkalibrering erbjuder hög noggrannhet och ett stort synfält, vilket uppnår en slipprecision på ±10μm.

2） Flera sliplinjer kan kalibreras på ett enda prov samtidigt. Efter att ha slutfört en slipning fortsätter den automatiskt till nästa utan att kräva omkalibrering.

3） Justerar automatiskt slipvinkeln för att korrigera prover som lutar under montering.

4）Kan hålla upp till 3 prover samtidigt för slipning och polering.

5） Trycket och hastigheten som appliceras på provet är kontrollerbara, vilket förhindrar sprickbildning eller brott på grund av för högt tryck.

6） Utrustad med lasermärkning/kodning för provspårbarhet.

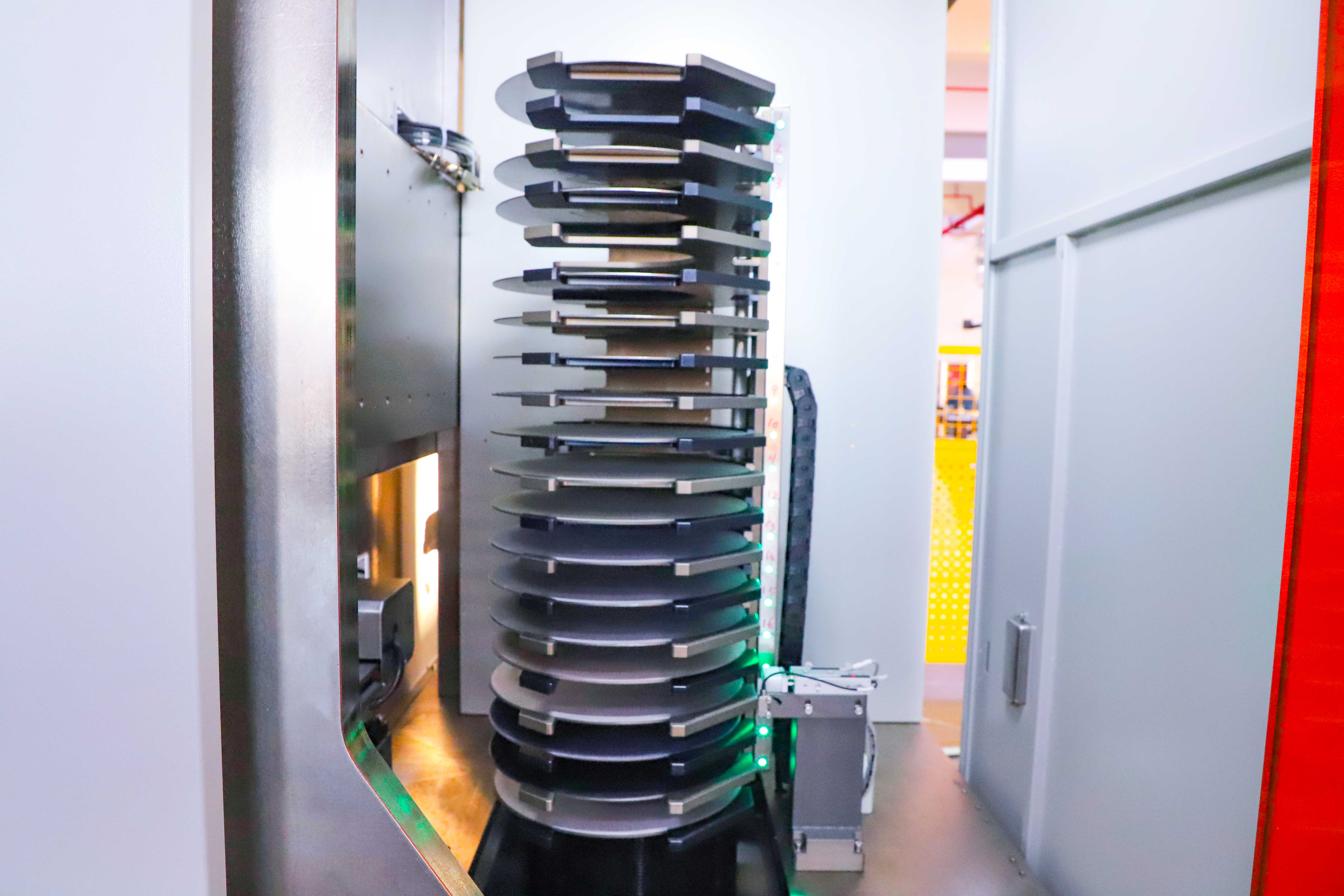

7） Dubbla arbetsstationer med automatisk byte av slipskivor; rymmer upp till 20 slipskivor.

8）Kan fotografera den slipade/polerade ytan.

9） Konfigurerad med 4 uppsättningar olika polervätskor, varav 2 har mekanisk omrörning; alla 4 seten har vätskenivålarm.

10）Inkluderar en rengöringsstation med ultraljudsrengöring, vattensköljning och luftföning.

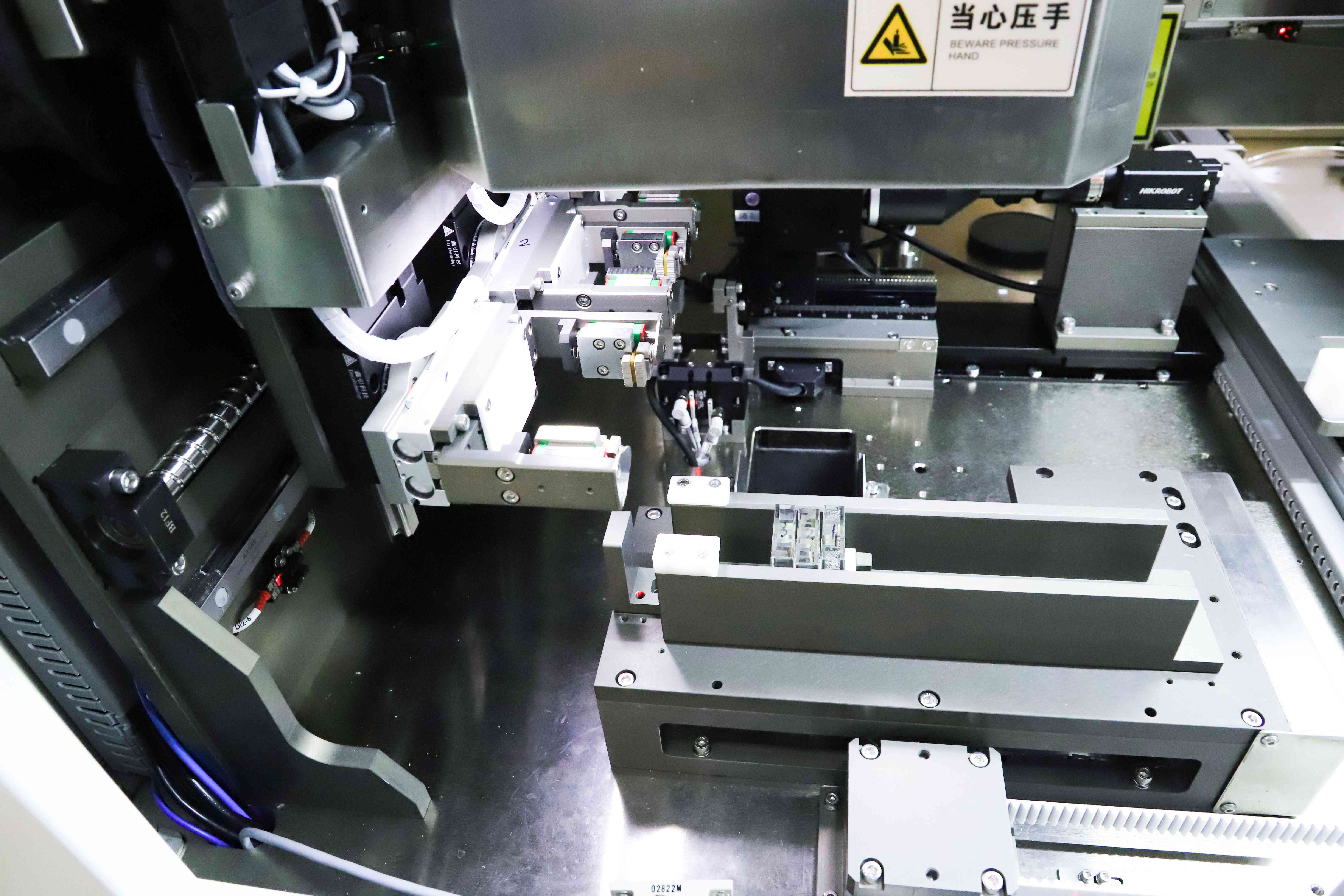

11）Bearbetade prover placeras med framsidan uppåt och ordnas i återvinningsfacket för att undvika att repa den förberedda ytan.

Tekniska specifikationer

WIT-1
Ingång	Strömförsörjning	AC 220V/50 Hz jord, total effekt: 7Kw, märkeffekt: 2Kw
	Tryckluft	0,6~0,7MPa， Slang OD=Φ10mm
	Extern vattenanslutning	<0,3Mpa，Rör OD=Φ10mm
	Exempel på monteringslåda	Storlek 39×47×12mm / 302712mm, Max kvantitet 21
Utgång	Dränering	Avloppsrör OD 32mm
Utgång	Urladdning	Proverna släpps ut med framsidan uppåt och ordnade.
Säkerhet	Nödstopp	Tryck för att bryta styrkretsen och strömförsörjningen.
	Säkerhet Door Lock	Säkerhetsrelä och säkerhetsdörrlås, PLD säkerhetsskyddsnivå.
	Larmljus i tre färger	Ja
Kontroll	PLC-kontroll	Huvudskärm: 15 tum / Extra skärm: 7 tum
Kontroll	datorskärm	Dubbel skärm, 24 tum
Uppriktningssystem	CCD-kamera	25 megapixlar
	Foto Synfält	35x35mm
	Lasermärkning/avläsning	Ja
	Max antal rader	30
	Linjeritningsmetod	Specificerad avståndsöversättning baserat på funktionslinjer.
Slip/Polerstation	Slipstationer	2
	Slipskivans diameter	Φ254 mm
	Rotationshastighet	100-1000 rpm
	Motorkraft	1Kw
Rörligt sliphuvud	Antal hållna prover	3
	Motorkraft	0,4Kw
	Rotationshastighet	0-360° fram- och återgående svängning
	Tryck	5-100 N
Dispenseringssystem	Dispenseringsgrupper	4 grupper X 1,8L vardera
	Flödeshastighet	0-50 ml/min
	Omrörning	2 grupper, mekanisk omrörning
	Varning för vätskenivå	Ja
Skivlagring	Antal skivor	20
Skivlagring	Disc Life Alert	Baserat på användningsräkning eller slipkraft
Städning	Städning Methods	Vattensköljning, ultraljud, höghastighetsskiva centrifugering
Städning	Torkstation	Oberoende luftföning
Provförberedelseprocessbibliotek	Programgrupper	30
	Max steg per program	10
	Enstegs sluttillstånd	Återstående malmängd [min 0,001 mm], slipmängd [min 0,001 mm] eller sliptid
	Enstegsslipningsläge	Med tryck [0-100N] eller hastighet [min 0,001 mm/s]
Mått	Skärm & Ljus hopfälld	2400x1320x2000mm
Vikt		1500kg
